installation electrique

Vous venez d’aménager et vous cherchez à comprendre votre installation électrique. Entre un schéma illisible, des prises qui pendent et des câbles à tirer vous ne savez plus où donner de la tête.

Nous vous présentons dans cet article des astuces de base vous permettant de réussir votre installation et de comprendre les bases de l’électricité.

Télécharger notre guide installation électrique pour tout apprendre : livret sur les bases de l’électricité.

Installation électrique : La norme NF C15-100 :

Cette norme s’applique à toutes les installations électriques neuves ou de rénovations totales. Elle régit les règles à respecter garantissant la sécurité de votre installation ainsi que votre confort. Ressource complémentaire recommandée : Comment trouver une fuite électrique.

Afin que votre installation soit certifiée NF C 15-100, elle devra respecter les principes suivants :. Pour aller plus loin, consultez changer une ampoule.

Un schéma de votre installation doit vous être fourni. À lire également : Comment déplacer une prise soi-même.

Des dispositifs différentiels doivent protéger votre installation électrique. Lecture complémentaire : Comment installer un interphone.

Des règles régissent également le nombre de prises minimales à prévoir. Ainsi, dans une chambre, votre installation devra compter 3 prises minimums, là où il en faudra 6 minimums dans une cuisine ou une prise tous les 4m² dans un séjour. Sujet connexe à explorer : Installer un interphone.

Votre installation doit également comporter quatre circuits indépendants.

Le nombre de lumière et de points lumineux est également régi par cette norme.

Une protection contre les surtensions d’origine atmosphérique (parafoudre) est obligatoire dans certains cas.

Votre installation électrique doit également être reliée à la terre et toutes les prises de terre de votre habitation doivent être interconnectées.

Des normes bien plus contraignantes s’appliquent aux salles d’eau.

Ces normes évoluant très rapidement, nous vous recommandons de vous tenir informé.

En cas d’installation réalisée par vos soins, un passage du consuel sera à prévoir afin que vous puissiez bénéficier de votre assurance.

En vous installant, veillez à bien comprendre votre installation électrique et notamment votre tableau.

Chez Mon Coach Brico nous proposons des cours à domicile pour vous apprendre à réaliser vous mêmes votre installation électrique. La première heure est à seulement 37€. Découvrez nos cours sur l’installation électrique.

Installation électrique : Notre offre de formation :

Installation électrique : J’apprends les bases :

Vous apprendrez à :

– comprendre votre installation électrique,

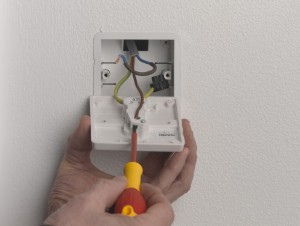

– changer des prises et les vieux interrupteurs,
– démonter une douille,
– remplacer une applique,
– installer un variateur…

Offre sur-mesure : Apprenez à réaliser votre installation électrique :

Dans ce cas, nous procèderons de la manière suivante:

– Avant les travaux :

Visite pré travaux pour: voir la faisabilité, le matériel nécessaire, préparer la mise en place.
Nous pouvons vous recommander des magasins partenaires, spécialisés dans l’outillage vous permettant de réaliser la pose de carrelage extérieur, et la pose de terrasse.

– Pendant les travaux:

– Nous définissons avec vous vos priorités et nous vous accompagnons en fonction de vos besoins.
– Nous adaptons notre présence à votre niveau et à la surface de votre chantier.
– Nous assurons une visite de fin de chantier pour les dernières finitions et pour s’assurer de la qualité de VOTRE travail.

Pour réaliser vos travaux n’hésitez pas à faire appel à nos coachs travaux qui vous accompagneront sur votre projet en fonction de vos besoins.

Grâce à nos cours de bricolage, vous apprendrez à choisir vos matériaux et à réaliser vous-mêmes leurs poses et applications.

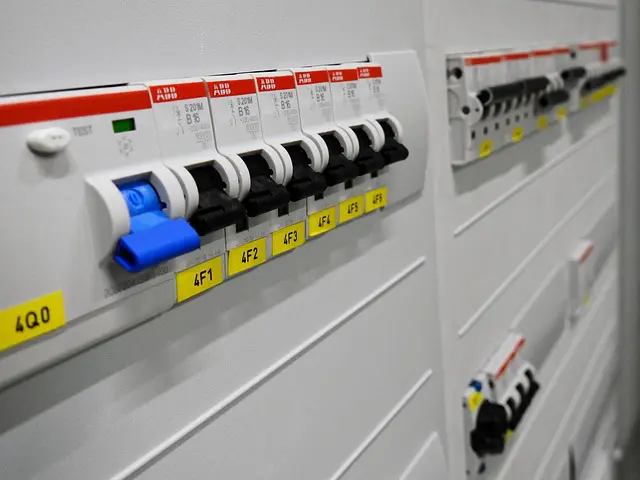

Comment équiper son tableau électrique ?

Lorsque l’on souhaite réaliser soi-même son installation électrique, il est important de respecter la norme en vigueur. Comment choisir le bon équipement pour son tableau électrique ?

Comment équiper son tableau électrique : Le tableau électrique et les obligations de la norme NF C 15-100

La norme NF C 15-100 fixe les réglementations pour les installations électriques des bâtiments résidentiels. Ainsi, le tableau électrique principal du logement doit être installé dans la GTL (Gaine Technique de Logement). Approfondissez avec Comment trouver une fuite électrique.

Tout logement doit être équipé d’au minimum deux socles de prises 2P+T au sein de la GTL. Ils peuvent être installés dans le tableau de communication ou dans le tableau électrique principal. À lire également : changer une ampoule.

La norme impose que tous les circuits électriques de l’habitation soient protégés par un DDR (Dispositif Différentiel Résiduel) 30 mA. Il peut s’agir d’un interrupteur différentiel ou d’un disjoncteur différentiel. Pour en savoir plus : Installer un interphone.

Les circuits spécialisés, tels que les plaques de cuisson, le lave-linge et l’infrastructure de charge de véhicule électrique, doivent automatiquement être protégés par un DDR type A. Les autres circuits du logement peuvent être précédés d’un type A ou d’un type AC. Notre analyse complète sur outils pour électricien.

Pour respecter les exigences de la norme, il est préférable de ne pas relier plus de huit circuits électriques sous un même DDR. Pour avoir une bonne répartition des charges, les circuits d’éclairage peuvent être répartis sous deux dispositifs de protection. Pour en savoir plus : couper le courant.

Comment équiper son tableau électrique : L’installation des dispositifs de protection dans le tableau électrique

Toutes les rangées du tableau électrique doivent être composées d’un DDR et d’un ensemble de disjoncteurs et autres appareillages modulaires. Chaque disjoncteur est relié à l’interrupteur différentiel placé en en-tête du rail. Cela s’effectue par le biais de peignes horizontaux. Pour que toutes les rangées du tableau électrique soient connectées entre elles, il est préférable d’utiliser un peigne d’alimentation verticale. La place au sein du coffret est optimisée et le raccordement s’effectue plus facilement.

Pour l’installation des disjoncteurs, il y a quelques règles à respecter :.

Les circuits électriques réalisés avec des conducteurs de 1.5 mm² de section doivent être protégés par un disjoncteur 10A ou 16A,.

l’utilisation de conducteurs de 2.5 mm² de section demande une protection de 20A,.

un disjoncteur 32A assure la protection des circuits réalisés avec des conducteurs de 6 mm² de section,.

le circuit électrique d’une VMC ou d’un organe de commande (télérupteur, contacteur) doit être protégé par un disjoncteur 2A.

Pensez toujours à couper le courant avant d’intervenir sur votre installation électrique .

Et bien sur, nos équipes vous accompagnent sur vos projets de rénovation ou d’installations électriques.

L’électricité pour les nuls

L’électricité pour les nuls : la sécurité

Pour commencer, lorsqu’on parle d’électricité, il est indispensable d’assurer la sécurité. Pour cela vous devrez systématiquement votre installation avec quelques manipulations que ce soit y compris les plus anodins comme changer une prise électrique ou une ampoule. Pour en savoir plus : Comment trouver une fuite électrique.

Reconnaître ses fils :

En électricité et dans l’usage domestique, la loi impose d’utiliser le bleu pour le neutre, le rayé vert et jaune pour la terre (ou masse). Cependant, il n’y a pas de contrainte de couleurs pour la phase (hormis bien sûr le bleu et le vert/jaune à exclure !). En effet, l’usage veut que l’on utilise le rouge, noir, marron ou orange. Attention, dans certaines installations des années 50, le neutre est parfois branché sur des fils de couleur grise. Pour aller plus loin, consultez Installer un interphone.

Mon tableau électrique fait que sauter :

Dans ce cas, il y a soit une surcharge ( trop d’instruments branché) soit une fuite (plus dangereux). À lire également : couper le courant.

Commencez par débranchez les instruments qui consomme le plus pour valider ce point. Notre analyse complète sur changer une ampoule.

En effet, en cas de fuite, regarder si une prise n’est pas dans de l’eau. Ne surtout pas tester avec ses doigts les prises. Lecture complémentaire : Comment déplacer une prise soi-même.

Qu’est-ce qu’un interrupteur différentiel ?

Un interrupteur différentiel protège les personnes des risques d’électrisation mais ne détecte ni les surcharges ni les courts-circuits.

Toutefois, il doit donc être installé entre le disjoncteur général et les disjoncteurs divisionnaires.

En effet, l’interrupteur différentiel assure la protection de plusieurs circuits. Sa manette de commande permet de mettre hors tension la partie du circuit qu’il protège.

Interrupteur différentiel et disjoncteur : La différence

En électricité, vous allez retrouver un interrupteur différentiel et un disjoncteur, et connaitre leur différence est indispensable.

En effet, l’interrupteur différentiel à les mêmes fonctions qu’un disjoncteur différentiel mais est moins performant puisqu’il ne détecte pas les courts-circuits et les surcharges.

Cependant, un disjoncteur différentiel est également plus cher. C’est pourquoi on utilise des interrupteurs différentiels pour protéger l’ensemble des circuits, mis à part les circuits sensibles tels que celui du congélateur, de l’alarme, etc.

L’électricité pour les nuls

Réalisez son projet électrique soi-même :

Découvrez notre tuto

Faire son installation électrique soi même

Comment faire son installation électrique soi-même?

Mon Coach Brico vous donne ses conseils pour faire son installation électrique soi-même. Ce type de travaux est réalisable seul, cependant, si vous n’avez jamais bricolé ou réalisé de travaux nous vous conseillons de vous faire accompagner par nos formateurs qui vous aideront sur la création de votre plan, le respect de la norme NFC 50-100 et qui veilleront à vous apprendre les principales règles de sécurité et d’installation de votre installation électrique. Pour aller plus loin, consultez Comment trouver une fuite électrique.

Avant toute chose nous vous conseillons de bien prendre le temps de vous informer sur la norme NFC 50-100. Nous vous conseillons également de prendre le temps de lire ce fascicule éditer par la marque Legrand et reprenant les principaux éléments de manières très détaillées pour réaliser vous-même votre installation électrique. Lecture complémentaire : Installer un interphone.

Faire son installation électrique soi-même les étapes clés :

Faire son installation électrique : Evaluer ses besoins

Avant de se lancer dans une quelconque installation électrique, vous devez avant tout prendre le temps d’étudier et de définir vos besoins en alimentation. Ressource complémentaire recommandée : Comment installer un interphone.

Quel type de chauffage vais-je utiliser?

Quel type de chauffe eau sera utilisé?

Quels équipements électrique vais-je installer?

Lister les différents éléments et leur consommation. À lire également : ampoules.

2. Faire son installation électrique : Schématiser son installation. Pour en savoir plus : installation électrique.

Une fois vos équipements listés vous allez devoir schématiser votre installation. Pour cela vous pouvez travailler sur papier ou directement sur un logiciel.

Maintenant que vous connaissez vos besoins, il va falloir établir votre plan architectural et implanter votre matériel. C’est ce plan qui va vous permettre de positionner vos points d’éclairage, vos interrupteurs ainsi que vos prises.

3. Faire son installation électrique : Conception du tableau et du schéma

Pour choisir votre tableau n’hésitez pas à demander conseil et prendre le temps de lire différents avis.
Par ailleurs, vous devrez également utiliser des logiciels performants pour pouvoir finir à votre consuel des schémas adaptés.

4. Faire son installation électrique : Choix du type de pose

Une fois vos schémas élaborés, vous passerez à l’étape suivante qui est la pose de votre installation. Concernant l’esthétique et la praticité, 3 types de poses s’offre à vous :

La pose apparente: Elle consiste a placer les fils dans des goulottes ou plinthes électriques, lesquelles sont collées/clouées sur les murs.

La pose mixte: Elle est le plus souvent réalisée en ceinturant les pièces par le haut ou par le bas avec de la goulotte et ensuite distribuer l’appareillage en faisant des saignées. L’appareillage sera de préférence encastrée.

La pose encastrée: C’est la pose la plus discrète mais la plus longue et contraignante.

5. Faire son installation électrique : La réalisation

Une fois votre projet en phase de conception achevé, que vous avez défini votre plan de pose, que vous avez choisi vos matériaux et votre type de pose il est temps de réaliser votre installation.

Nous vous conseillons dans un premier temps de tracer vos boitiers à la hauteur souhaitée. Puis en fonction du type de pose choisi, soit vous tracez vos saignez ( pose mixte ou encastrée) soit vous poser vos moulures et vos plinthes ( pose apparente).

L’étape suivante sera soit de reboucher vos saignées et procéder aux finitions, soit de fermer vos moulures ou plinthes et ensuite vous allez pouvoir mettre en place votre appareillage.

Passer maintenant a l’étape de réalisation du tableau et finissez de faire tous les raccordements de celui-ci.

6. Faire son installation électrique : Mise en service

La mise en service est l’étape la plus valorisante car c’est l’aboutissement de votre travail. Vous allez mettre en service chaque circuit et l’essayer.

Nous vous préconisons fortement de vous faire accompagner sur ce type de travaux pour pouvoir bénéficier de conseils et d’accompagnements visant à :

Vous aider sur le choix du type de matériaux à prévoir.

Vous accompagner à chaque étape de votre installation pour vous faire gagner en efficacité et assurer votre sécurité.

Vous permettre de réaliser vous-même votre installation et ainsi faire des économies.

Pour réaliser vos travaux n’hésitez pas à faire appel à nos coachs travaux qui vous accompagneront sur votre projet en fonction de vos besoins.

Grâce à nos cours de bricolage, vous apprendrez à choisir vos matériaux et à réaliser vous-mêmes leurs poses et applications.

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Comment brancher un va et vient ?

Dans cet article, vous allez découvrir comment brancher un va et vient en toute sécurité grâce aux conseils de nos professionnels !

Un va-et-vient est un montage électrique qui permet de commander une même lumière depuis deux interrupteurs. Il repose sur deux fils « navettes » qui relient les deux interrupteurs entre eux : peu importe lequel vous actionnez, la lumière s'allume ou s'éteint.

⚠️ Coupez le courant au disjoncteur et vérifiez l'absence de tension avec un tournevis testeur avant toute intervention (norme NF C 15-100).

Schéma de branchement d'un va-et-vient : phase, neutre, 2 navettes, 2 interrupteurs et la lampe — Schéma de câblage d'un va-et-vient : la phase traverse les 2 interrupteurs via les navettes ; le neutre va directement à la lampe.

Le code couleur des fils et des bornes

Fil	Couleur	Rôle / borne
Phase	Marron ou rouge	Amène le courant — borne L (ou P) de l'interrupteur 1
Navettes (×2)	Orange, violet (parfois jaune/marron)	Relient les 2 interrupteurs — bornes 1 et 2
Retour lampe	Selon installation	De la borne L de l'interrupteur 2 vers la lampe
Neutre	Bleu	Va directement du tableau à la lampe
Terre	Vert / jaune	Protection (si l'éclairage le requiert)

Brancher un va-et-vient, étape par étape

Coupez le courant au disjoncteur et vérifiez l'absence de tension.
Repérez les bornes de vos interrupteurs : L (ou P) = commun, 1 et 2 = navettes.
Interrupteur 1 : raccordez la phase sur la borne L, et les deux navettes sur les bornes 1 et 2.
Reliez les deux navettes à l'interrupteur 2 (bornes 1 et 2).
Interrupteur 2 : raccordez la borne L au fil qui part vers la lampe.
Côté lampe : raccordez le neutre (bleu) directement, et la terre si nécessaire.
Remettez le courant et testez : chaque interrupteur doit allumer et éteindre la lumière.

Questions fréquentes sur le va-et-vient

Quelle différence entre un va-et-vient et un interrupteur simple ?

Un interrupteur simple commande une lumière depuis un seul point. Le va-et-vient permet de commander la même lumière depuis deux endroits différents, grâce à deux fils navettes.

Qu'est-ce qu'un fil navette ?

C'est l'un des deux fils qui relient les deux interrupteurs entre eux (bornes 1 et 2). Ils sont généralement orange et violet.

Combien de fils faut-il pour un va-et-vient ?

Côté interrupteurs : la phase + 2 navettes. Côté lampe : le neutre + le fil de retour commuté (et la terre si nécessaire).

Peut-on transformer un interrupteur simple en va-et-vient ?

Oui, à condition de tirer un fil navette supplémentaire entre les deux emplacements et de remplacer les deux interrupteurs par des modèles va-et-vient.

Mon va-et-vient ne fonctionne que dans un sens, pourquoi ?

Le plus souvent, le commun (borne L) et une navette sont inversés sur l'un des interrupteurs. Coupez le courant et vérifiez le repérage des bornes.

Va-et-vient ou télérupteur : quand choisir quoi ?

Le va-et-vient suffit pour 2 points de commande. Au-delà de 3, on préfère le télérupteur, plus simple à câbler.

Pour aller plus loin en électricité

Un circuit électrique va-et-vient permet de commander un ou plusieurs points lumineux à partir de deux interrupteurs placés dans des emplacements différents. En effet, l’un des interrupteurs permet d’allumer les éclairages et l’autre permet de les éteindre et vis versa. Voici comment vous devez procéder pour brancher un va et vient.

Comment brancher un va et vient :

Principe d’un branchement va et vient

Cependant, pour mieux comprendre le fonctionnement d’un circuit va et vient, vous devez tout d’abord vous familiariser avec les différents fils présents dans un branchement électrique. Voici comment déchiffrer facilement les codes couleurs des fils électrique: la polarité phase peut être représentée par les fils marrons ou rouges; la neutre par le bleu, la prise de terre par le jaune ou le vert; les fils navettes par l’orange, le violet, le jaune ou le marron. . Notre analyse complète sur Comment trouver une fuite électrique. Retrouvez aussi faire son installation électrique sur notre site.

Quant au décryptage des bornes au niveau des interrupteurs correspond à la lettre L ou P pour la phase; les entrées des navettes sont repérables par 1 ou 2. . Notre analyse complète sur Comment déplacer une prise soi-même.

En effet, dans un circuit va et vient, la phase et les navettes sont les principaux fils actifs qui permettent la liaison entre les deux interrupteurs. Cependant, la phase rouge sort du tableau électrique pour alimenter le premier interrupteur et la phase violet passe vers les luminaires. Egalement, les interrupteurs sont reliés par le biais des fils navettes. Notre analyse complète sur Installer un interphone.

Les fils neutres et la prise de terre connectent les luminaires au tableau électrique. Ressource complémentaire recommandée : Comment installer un interphone.

Raccordement du circuit va et vient

En effet, pour réaliser l’installation électrique, vous devez vous munir d’une pince à dénuder, d’un tournevis cruciforme et plat de l’électricien, et d’un tournevis testeur. .

Avant d’entamer toute opération électrique, vous devez impérativement couper la source de courant au niveau du compteur principal. .

Si vous envisagez de faire une installation encastrée, vous devez commencer par tracer les tranchées d’encastrement. Ensuite, insérez les fils dans des gaines filaires pour mieux protéger les câbles une fois emprisonnés dans le mur. Pour les installations apparentes, mettez les fils en place en suivant les plinthes ou le plafond pour un rendu plus esthétique. .

Cependant, pour raccorder les fils des interrupteurs, dénudez de 5 mm les bouts du câble et enlevez la gaine de recouvrement pour mettre à nu le brin en cuivre. Fixez en vissant les brins en cuivre à leur borne correspondante en vous basant sur le principe d’un branchement va et vient ci -dessus.

Branchez maintenant les éclairages, raccordez le câble à la douille, puis visser. Fixez les lampes aux douilles.

Remettez maintenant le courant en marche pour vérifier si l’opération a été un succès. Ensuite, mettez le disjoncteur principal sur “ON”, puis vérifier si les lampes s’allument. Dans le cas contraire, utilisez le tournevis testeur pour tester l’arrivée du courant au niveau de chaque borne. Si vous avez trouver la source du problème, coupez de nouveau le courant au niveau du disjoncteur principal avant de procéder à toute réparation. .

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Envie d’en apprendre plus.

Découvrez nos cours de bricolage à domicile pour réaliser vos projets travaux

Comment trouver une fuite électrique ?

Une fuite électrique n’est pas anodine. Elle peut occasionner des pannes passagères, comme elle peut augmenter votre consommation énergétique. Pour ne pas avoir à faire face à ces problèmes, il est important que vous puissiez en trouver les causes et les traiter en conséquence. Mais comment détecter l’origine de la fuite en question ?

Les causes d’une fuite électrique

Comment trouver une fuite électrique peut être angoissant. C’est pour cela nous allons vous montrez dans cet article comment trouver une fuite électrique facilement. En effet, il existe plusieurs causes peuvent à la longue provoquer une fuite de courant. Une certaine quantité de courant est déviée vers un canal qu’elle ne devrait pas emprunter et se perd vers le sol. La charge baisse alors.

Par ailleurs, ces fuites vident progressivement le condensateur électrique en charge de stabiliser les alimentations électriques. Comme il se vide, il ne peut donc plus ni restituer le courant emmagasiné ni protéger le circuit électrique des baisses et hausses de tension. vous devez donc intervenir dans les plus brefs délais, en vous renseignant par exemple sur www.mon-multimetre.fr concernant les démarches à faire ou les outils à utiliser pour faire face à cette situation. Celle-ci se produit dans différents contextes et il est impératif de trouver d’abord la ou les causes de la fuite.

Les causes de la fuite sont nombreuses disions-nous. Il peut en premier lieu s’agir d’un problème lié à l’absence ou à la défaillance de l’isolation électrique. C’est par exemple le cas si le bois utilisé devient humide, l’humidité étant un élément conducteur. Cela se produit aussi lorsque le caoutchouc qui enrobe le fil conducteur est érodé ou que le plastique a fondu suite à une surtension par exemple. Une installation électrique d’une construction ancienne peut également être responsable d’une fuite. Comment trouver une fuite électrique ce fait en plusieurs étapes.

Pour pouvoir détecter d’où elle provient, vous devez vous servir d’un outil adapté. Le multimètre vous y aidera.

Détection de la fuite électrique à l’aide d’un multimètre

Le multimètre vous permettra de déterminer, dans le cas d’un défaut d’isolement, de la mesure de la perte (qui se dirige généralement dans la terre). Le test sera effectué sous tension pour qu’il soit possible de définir avec exactitude à quel niveau un déséquilibre a lieu. Ce dernier est dû à la fuite, mais aussi au fait que dans une circulation normale du courant électrique, les champs magnétiques se rencontrent et s’annulent entre eux. Mais la fuite interrompt le déplacement de la charge électrique. Grâce au multimètre, vous pourrez voir où la résistance électrique est différente de l’ensemble du circuit. Lecture complémentaire : Réaliser vos travaux DIY : comment bien choisir le matériel électrique. Retrouvez aussi Installer un interphone sur notre site.

Les étapes à suivre :

Le test se déroulera en plusieurs étapes. La pince multimètre utilisée est passée sur l’ensemble du circuit en commençant par celui qui est raccordé au tableau de distribution électrique. Puis les autres sources et les circuits qui y sont rattachés sont testés afin que les pertes secondaires soient testées dans le reste du circuit. Une attention particulière sera portée au niveau des équipements électroniques dotés de filtres. Ceux-ci sont en effet responsables des fuites les plus importantes qui pourraient entrainer des baisses de tension, ou des courts-circuits dont les conséquences pourraient être dramatiques. Notre analyse complète sur electricien lyon. Pour aller plus loin, consultez outils pour électricien.

Avec un multimètre digital professionnel, le test de défaut d’isolation sera effectué avec un calibrage en ohmmètre. Il déterminera s’il y a ou non continuité dans le circuit. Quel que soit le test à entreprendre, vérifier votre appareil est une nécessité. Assurez-vous qu’il n’y a aucune fissure, aucun dommage sur l’ensemble de l’équipement (incluant donc les cordons), pour assurer votre sécurité durant votre test. Faites-le ensuite fonctionner pour voir si les piles sont encore chargées ou s’il vous faut les remplacer. Portez des gants isolants. Sujet connexe à explorer : s'avérer nécessaire d'installer.

Nous vous rappelons que vous allez travailler sous tension. Si votre multimètre est fonctionnel, réglez-le sur le V du voltmètre. Vérifiez le sens du courant pour pouvoir tourner le commutateur. N’oubliez pas de vérifier que le calibre de l’appareil est assez élevé pour vous prémunir d’un accident technique ou corporel.

Cette vérification est valable que vous soyez en mode voltmètre, ohmmètre ou ampèremètre. Il est important également de travailler sur un sol sec. En effet, l’humidité est conductrice d’électricité, et les risques d’électrisation sont réels. Elles ont des conséquences pouvant même provoquer une invalidité irréversible. Avec votre multimètre, utilisez un vérificateur d’absence de tension respectant les normes strictes CEI 61243-3 ou EN 61243-3 auxquelles il est soumis.

Réparation ou remplacement des équipements défaillants

Vous habitez dans un vieux bâtiment et que vous constatez que les différents équipements et circuits électriques montrent des signes évidents de vétusté ? Procéder à un test de fuite. Cela s’avère nécessaire pour vous éviter tous les problèmes inhérents à une mauvaise isolation, à un fil érodé. Si c’est le cas, nous vous recommandons directement d’entreprendre des travaux de rénovation de la totalité du circuit.

Installation d’un disjoncteur différentiel

Il peut aussi s’avérer nécessaire d’installer un disjoncteur. Il peut s’agir d’un disjoncteur divisionnaire à installer au niveau de chaque circuit et qui est équilibré entre 2 à 32 A. La pose d’un disjoncteur différentiel est le plus souvent recommandé dans le cas d’une fuite électrique. Elle se fera pour les lignes en partance du tableau électrique. Le calibrage est de 10 à 63 A et la sensibilité différentielle de 30 mA. Normalement, un disjoncteur général est installé avant le tableau.

L’installation d’un disjoncteur différentiel offre de nombreux avantages. En effet, le moindre déséquilibre électrique est détecté par cet équipement. Ainsi, il est en mesure de détecter les différences qui se produisent, même si celles-ci sont infimes, entre le neutre et la phase. Dès l’instant où celles-ci sont détectées, le disjoncteur coupe automatiquement le courant. Cela vous protège d’une éventuelle électrisation ou d’un court-circuit dont les conséquences sont parfois désastreuses.

Fuite électrique : précautions à prendre

Lorsque vous recherchez une fuite électrique, surtout ne vous servez pas d’un tournevis testeur. Les informations qu’il délivre ne sont pas forcément justes, et cela est susceptible d’être dangereux autant pour vous que pour votre logement. Si par inadvertance votre doigt entre en contact avec la partie non isolée du tournevis, comme le corps humain est un conducteur électrique, vous risquez de subir une électrisation ou pire, une électrocution.

Si vous n’y connaissez rien en matière d’électricité, ne vous risquez pas à entreprendre cette opération seul. Faites appel aux services d’un professionnel.

Pour en savoir plus sur l’électricité, découvrez notre article sur les bases de l’électricité.

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Installer un interphone pour une communication sûre avec vos visiteurs

L’été est une période tradionnelle de vacances, de plages et de détente, mais malheureusement également de cambriolage et d’arnaques à domicile. Malgré le confinement dû au coronavirus, il convient de rester vigilent et de bien protéger sa famille et son logement. Installer une alarme de sécurité, un détecteur de mouvement ou encore un interphone sont des étapes clés pour assurer votre sécurité. Devant l’explosion de ce marché depuis quelques années au vue de la recrudescence des vols à domiciles, le nombres d’acteurs et de marques présentes dans ce secteur a beaucoup augmenté, se livrant a une guerre des prix bénéfique pour les consommateurs que nous sommes. La technologie a elle aussi bien évolué, tout comme le design, rendant désormais ce type d’objet très abordable et au look moderne. Alors pas la peine de se priver de cette sécurité additionnelle pour si peu et lancez vous! . Pour aller plus loin, consultez Comment trouver une fuite électrique.

Prenons l’exemple notamment des interphones. Il en existe de très nombreuses marques (2N, etc.) qui permettent une communication sûre et pratique avec ses visiteurs. Que ce soit pour une maison ou un appartement ou même une résidence, à vous de choisir un modèle qui correspondra à vos attentes et à vos besoins. N’hésitez pas á demander conseil à votre vendeur afin de bien choisir selon vos critères (interphone à double sens pour pouvoir entendre et communiquer avec votre visiteur, qualité video augmentée et en couleur, dimution du bruit de fond pour les environnements bruyants, longue portée entre le recepteur et l’émetteur, etc.). Commencez par bien définir les caractéristiques dont vous avez besoin et analysez ensuite les prix et le design de chaque produit correspondant à vos critères. Faites surtout bien attention à la distance entre votre interphone et votre récepteur si vous habitez en maison. Il s’agit en effet d’un point critique et si vous choissez un interphone de trop faible distance, vous ne capterez pas ou très peu / mal et il sera alors complètement inéfficace. Une fois trouvé la perle rare au meilleur prix, il ne vous restera plus ensuite qu’à installer l’interphone de vos rêves et à en profiter toute l’année! . Approfondissez avec electricien lyon.

L’installation d’un interphone n’est pas une épreuve insurmontable pour un bricoleur avéré mais peut s’avérer plus difficile pour un novice du bricolage. En effet, en fonction de votre logement (appartement ou maison par exemple), il vous faudra creuser des trous ou des tranchés, faire passer des cables, connecter l’interphone à l’électricité, etc. De quoi faire peur aux bricoleurs les moins téméraires mais qui ne vous pausera aucun soucis si vous suivez bien les conseils de nos coachs bricoleurs ! En prennant cette installation étape par étape, et en réflechissant bien à chaque point avant de le réaliser, vous serez capable de monter ce nouvel interphone sans problème! . Pour en savoir plus : choisir selon vos.

Une difficulté pour installer cet interphone ou pour réparer un tuyau de votre maison ? Pas de paniques ! Si vous avez besoin de conseils ou de cours de bricolage pour vous aider dans vos installations, n’hésitez pas à nous contacter sur MonCoachBrico.com . Découvrez également notre article sur outils pour électricien.

Pour en savoir plus : couper le courant.

Envie d’en apprendre plus.

Faites appel à nos coachs travaux et découvrez nos cours de bricolage à domicile.

Besoin d’un décorateur intérieur ? Découvrez Mon Coach Déco

Un projet jardinage : Découvrez nos cours de jardinage à domicile

Que comprend une installation électrique et à quel prix ?

L’électricité est une véritable source de bien-être, car elle apporte la lumière et l’énergie indispensables dont ont besoin les appareils pour fonctionner. Cependant, pour avoir cette énergie dans sa maison et en profiter en toute sécurité, il faut réaliser une installation électrique. Si vous envisagez d’effectuer des travaux de construction ou de rénovation, il faudra y voir plus clair. Alors, que comprend une telle installation et à quel prix peut-on la mettre en place ? C’est ce que nous invitons à découvrir dans la suite de cet article.

Quelles sont les différentes parties de l’installation électrique ?

Avant de demander le prix d’une installation électrique pour votre maison, il est indispensable de connaître les différents éléments qui composent ce dispositif.

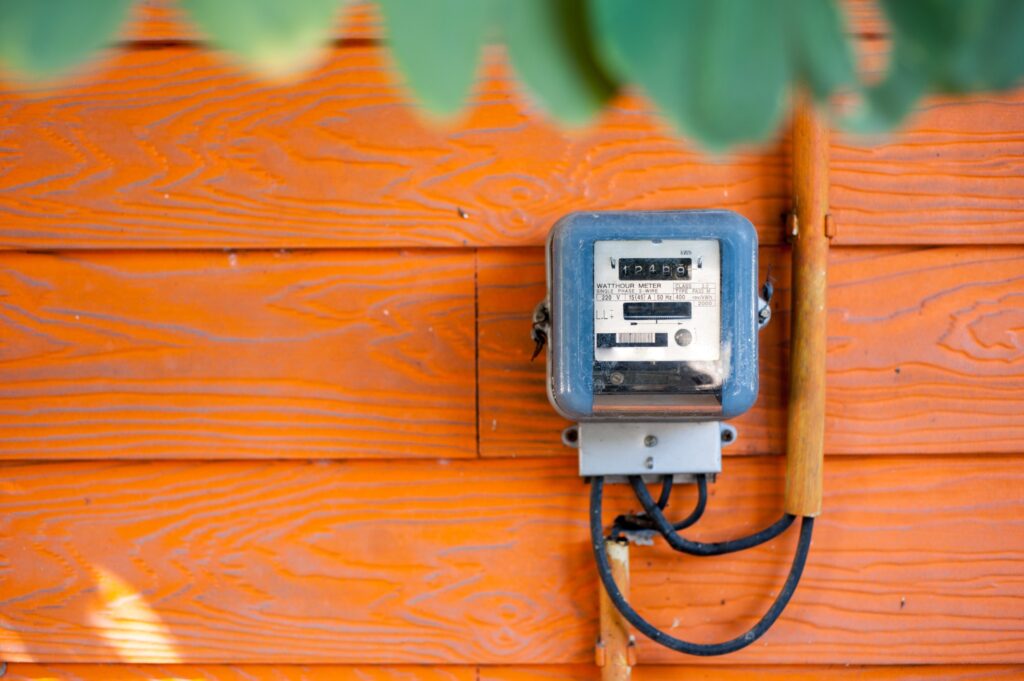

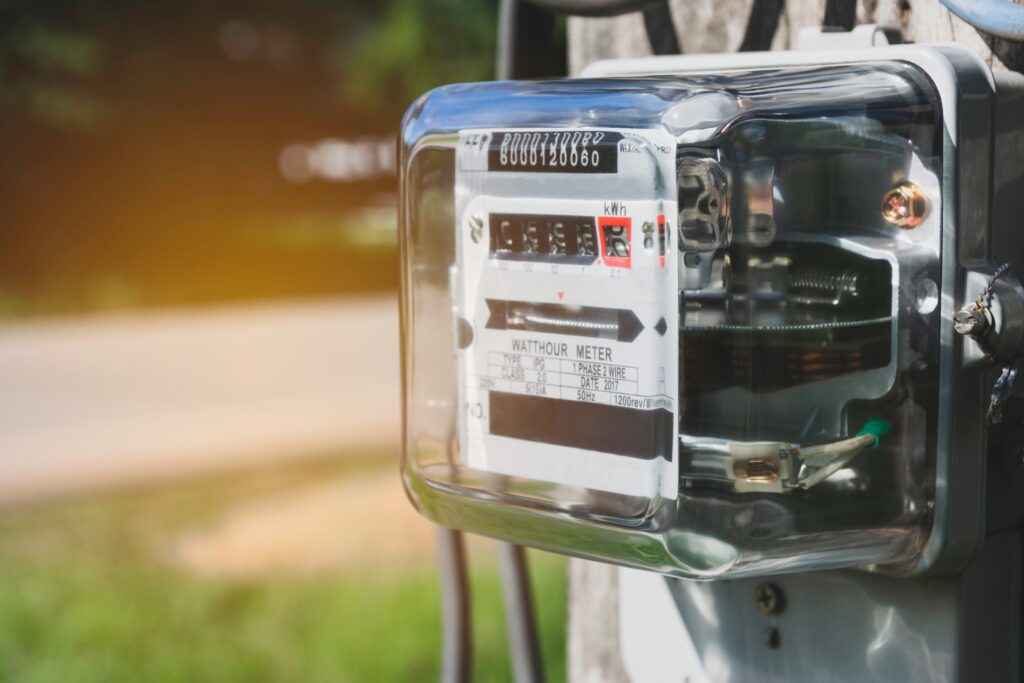

Une installation électrique est constituée d’un compteur, d’un tableau de distribution et de circuits électriques. Le compteur est un système qui se charge de l’enregistrement de votre consommation électrique. Le câble d’alimentation qui pénètre dans votre habitation y est donc raccordé. Le compteur doit être installé à côté de l’accès principal de votre maison, dans un local sec. Pour en savoir plus : Comment trouver une fuite électrique. Découvrez également notre article sur couper le courant.

Ensuite, le câble d’alimentation provenant du compteur est raccordé au tableau d’alimentation qui joue le rôle de l’unité centrale de toute l’installation de votre maison. Le tableau de distribution affiche tous les disjoncteurs et représente le point de départ des câbles vers les prises et les points lumineux. Des interrupteurs à impulsions et des transformateurs sont également visibles sur ce tableau. Notre analyse complète sur réaliser une installation électrique. À lire également : changer une ampoule.

Pour que l’électricité disponible soit bien mise à profit, le réseau électrique du logement est divisé en plusieurs circuits. Sur ces derniers sont placés les prises de courant, les points lumineux ainsi que les interrupteurs. Pour en savoir plus : Comment déplacer une prise soi-même.

Il est fortement déconseillé de placer tous les gros consommateurs d’énergie sur un seul circuit. Dans les pièces où sont installés plusieurs appareils de forte puissance, comme dans la cuisine et la salle de bains, un seul circuit électrique n’est pas suffisant. Il en est de même pour le poste de l’éclairage.

Combien coûte une installation électrique ?

Avant toute chose, il convient de noter que pour la mise en place d’un réseau électrique, le professionnel se réfère à la norme NFC 15-100. Le respect de cette norme assure la protection des occupants du logement contre les courts-circuits et les dangers d’électrocution pour leur permettre de profiter de tout le confort d’une habitation moderne. D’où l’importance de confier ce travail à un électricien qui possède tout le savoir-faire et l’expertise nécessaire.

Si vous souhaitez déterminer le budget que vous allouerez à l’installation du réseau électrique dans votre logement, il faudra tenir compte du type de bâtiment ainsi que de la complexité et du temps nécessaire pour la réalisation des travaux. Il est évident que poser une prise revient bien moins cher que la mise en place ou la réfection de toute une installation électrique. Par ailleurs, vous devez également vous renseigner sur les prix pratiqués par les artisans électriciens de votre région.

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Faire son électricité soi-même

Certes, faire une installation électrique peut paraître compliquer, pourtant, si vous êtes bricoleur et que vous avez une certaine notion de base dans le domaine, vous pouvez réaliser les travaux haut la main. Dans cet article, nous allons vous apprendre de A à Z les différentes étapes que vous devez suivre pour installer correctement et en toute sécurité l’installation électrique chez vous. Une fois son installation réalisée, il conviendra de bien choisir son fournisseur d’électricité afin de payer le prix du kWh le plus juste et le plus intéressant.

Faire son électricité soi-même : connaître et respecter la norme NF C 15-100

La norme NF C 15-100 est une norme établie par l’ensemble des fournisseurs filaires électriques. Celle-ci prévoit en amont à améliorer la gestion et le bon fonctionnement électrique des logements individuels, des bâtiments industriels ou commerciaux. Elle tend également à renforcer la sécurité des utilisateurs et d’inciter ces derniers à mettre en place une installation répondant aux besoins de l’évolution technologique du temps. . Approfondissez avec Comment trouver une fuite électrique. Lecture complémentaire : faire son installation électrique.

Citons parmi les règles prescrites dans la NF C 15-100 les normes de sécurité que vous devez impérativement connaître en ce qui concerne les appareillages électriques obligatoires. L’installation électrique d’une habitation doit être équipée des appareils et dispositifs suivant :. Approfondissez avec Installer un interphone.

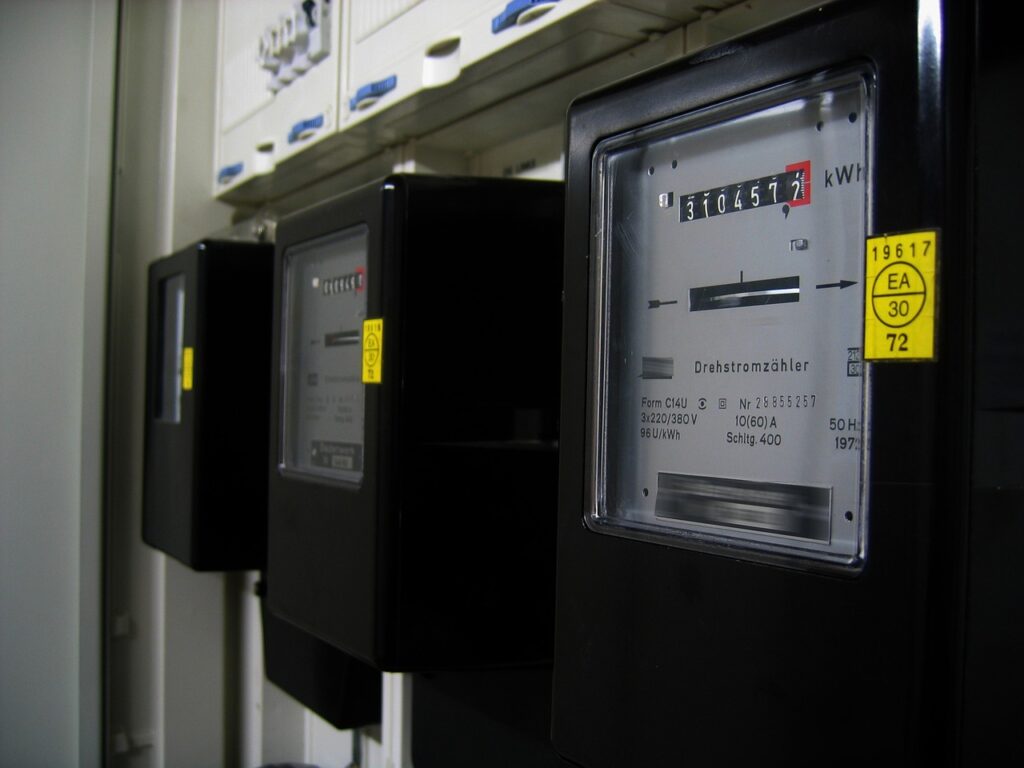

Un compteur électrique pour mesurer la quantité d’électricité consommée . Approfondissez avec changer une ampoule.

Un disjoncteur principal, pour couper le courant sur l’ensemble de l’installation . Découvrez également notre article sur Comment déplacer une prise soi-même.

Un tableau électrique qui protège l’installation électrique et les personnes contre les fuites de courant .

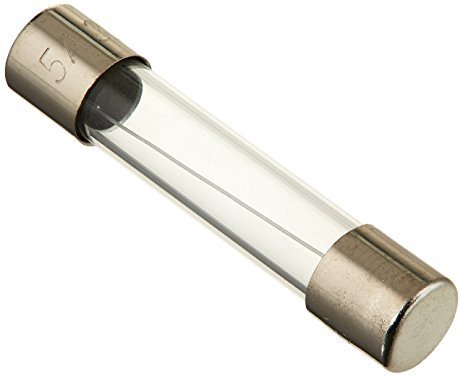

Des fusibles ou des disjoncteurs d’appoint posés à la sortie de chaque circuit, qui protègent contre les surintensités .

Des gaines électriques pour assurer la protection mécanique des câbles électriques. .

Faire son électricité soi-même : établir un plan d’installation électrique

Vous connaissez maintenant quels sont les matériels et appareils nécessaires pour une installation qui respecte la norme, maintenant vous devez dresser un plan clair de votre circuit électrique. Ce plan vous permettra de déterminer la quantité de matériels indispensables pour l’ensemble de la maison et de définir l’emplacement exact de chaque élément. Vous pouvez dresser votre plan d’installation électrique à la main. Vous aurez besoin d’un crayon, d’une règle et d’une feuille quadrillée. Pour commencer, dessinez le plan intérieur de votre maison : les murs, les séparations, les portes et les fenêtres… Positionnez ensuite sur ce plan l’emplacement de chaque appareils électriques pièce par pièce suivant vos besoins. Exemple placez deux prises femelles dans la cuisine, l’une près de la porte et l’autre à proximité du plan de travail. N’oubliez pas l’installation électrique de l’extérieur. .

Faire son électricité soi-même : mise en œuvre de l’installation électrique

Vous avez 3 manières de poser votre installation électrique : encastrée, apparente ou mixte. La pose encastrée consiste à dissimuler les câbles et tous les accessoires électriques dans le mur à l’intérieur d’une gaine électrique. Ce type de pose est plus compliqué à réaliser mais il propose un rendu discret. La pose apparente met en évidence les différents éléments électriques : les fils sont fixés par des attaches filaires tout en suivant les plinthes et les bordures de mur pour être moins voyants. Quant à la pose mixte, on n’aperçoit que les gaines électriques : les appareillages et les câbles sont placés sous les conduits. .

Installez en premier temps les sources électriques tels que les interrupteurs et les prises femelles. Ensuite, si vous avez choisi la pose encastrée ou mixte pour votre installation, tracez les tranchées dans lesquelles vont être dissimulées les câbles. Introduisez les fils dans les gaines, réalisez le branchement électrique puis fixez par des attaches ou des clous. .

Remettez le courant pour tester si votre opération a réussi. Si c’est le cas, il ne vous reste plus qu’à combler les saignées pour les installations encastrées. .

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Installer une applique murale

Installer une applique murale consiste à couper le courant, raccorder les trois fils (phase, neutre, terre) sur le boîtier DCL, fixer la platine au mur, puis clipser l'applique avant de remettre le courant et de tester. C'est une opération à la portée d'un novice, à condition de respecter les règles de sécurité. Voici la méthode complète, aux normes.

Sécurité et norme NF C 15-100

On travaille sur l'électricité : le premier geste est de couper le courant au disjoncteur, puis de vérifier l'absence de tension avec un VAT (vérificateur d'absence de tension). Depuis le 1er août 2010, la norme NF C 15-100 impose que tout éclairage fixe soit raccordé à un boîtier DCL (Dispositif de Connexion Luminaire) : il protège les conducteurs et facilite le changement de luminaire.

Le matériel

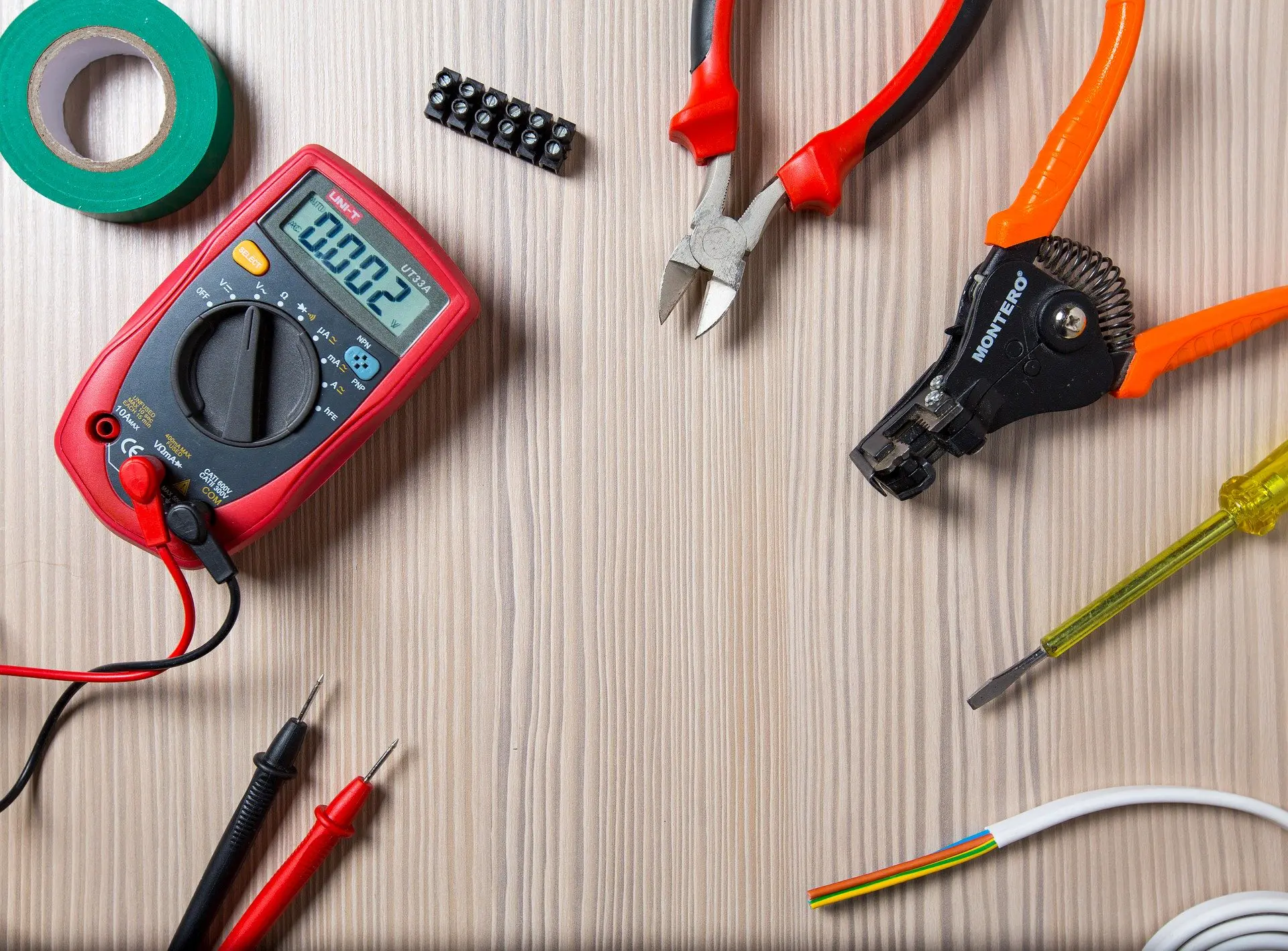

Réunissez votre applique, un tournevis isolé, un VAT, une perceuse avec chevilles adaptées au mur, un niveau, un crayon, et des connecteurs (domino ou bornes Wago) si besoin.

Les étapes, pas à pas

Coupez le courant au disjoncteur et vérifiez l'absence de tension au VAT.
Repérez les fils : phase (rouge ou marron), neutre (bleu), terre (vert/jaune).
Marquez et percez les points de fixation au niveau, puis posez les chevilles.
Raccordez l'applique sur le boîtier DCL : phase sur phase, neutre sur neutre, terre sur terre.
Fixez la platine puis l'applique au mur, sans pincer les fils.
Remettez le courant et testez l'allumage.

Applique sans terre ou sans interrupteur

Certaines appliques sont en classe II (double isolation, symbole du double carré) : elles n'ont pas besoin de fil de terre. Si votre point lumineux n'a pas d'interrupteur dédié, vous pouvez ajouter un interrupteur sur l'applique ou en amont — mais toute modification du circuit doit rester conforme à la NF C 15-100.

Les erreurs à éviter

Travailler sans avoir coupé ET vérifié l'absence de tension : danger d'électrocution.
Inverser phase et neutre, ou oublier la terre sur un appareil de classe I.
Pincer les fils derrière la platine : risque de faux contact et d'échauffement.
Fixer dans une cloison creuse sans cheville adaptée : l'applique se descelle.

💡 L'astuce du coach : prenez une photo des connexions existantes avant de débrancher l'ancien luminaire — vous aurez le repère exact des fils. Et posez une applique à environ 1,60 à 1,80 m du sol pour un éclairage agréable, plus bas en tête de lit.

Questions fréquentes

Faut-il couper le courant pour installer une applique ?

Oui, impérativement : coupez au disjoncteur et vérifiez l'absence de tension au VAT avant toute manipulation.

Comment brancher une applique sans fil de terre ?

Si l'applique est en classe II (double isolation), le fil de terre n'est pas nécessaire : on raccorde seulement la phase et le neutre.

À quelle hauteur poser une applique murale ?

En général entre 1,60 et 1,80 m du sol pour un éclairage d'ambiance, plus bas (environ 1,20-1,40 m) en tête de lit ou de part et d'autre d'un miroir.

À quoi sert le boîtier DCL ?

Le Dispositif de Connexion Luminaire, obligatoire depuis 2010, protège les conducteurs et permet de changer un luminaire en toute sécurité, sans toucher au câblage.

Les appliques murales sont les éclairages parfaits si vous souhaitez créer une ambiance douce et cocooning dans une pièce. Poser une applique murale est tout à fait réalisable même pour les novices du bricolage. Toutefois, il est important que vous suiviez les procédés suivants étapes par étapes pour le faire correctement.

Note importante :

Depuis le 1er août 2010, la norme NF C 15-100 impose que tous les éclairages fixent doivent être raccordés à un boîtier DCL ou Dispositif de Connexion Luminaire. Ce boîtier permet de protéger les conducteurs lors d’une opération de changement de luminaire.

Installer une applique murale : étape 1 couper le courant

Comme il s’agit de travaux électriques, le premier geste à adopter c’est de mettre le courant hors tension. . À lire également : changer une ampoule.

Installer une applique murale : étape 2 préparation du support

Pour profiter d’un meilleur éclairage, la hauteur idéale pour positionner une applique murale est à 1,80m du sol. Tracez légèrement avec un crayon l’emplacement exact de votre applique tout en projetant les repères des fixations du socle du luminaire sur le mur. Percez des trous sur les points de repérage et n’hésitez pas à vérifier la verticalité des points avec un niveau à bulle. Une fois percé, insérez les chevilles appropriées. Installez les fils en longeant la bordure du plafond ; sinon si vous avez choisi de faire une pose encastrée, réalisez une saignée sur tout le trajet du câble puis introduisez le fil dans une gaine électrique. Fixez la gaine dans la saignée. Sujet connexe à explorer : Comment trouver une fuite électrique.

Installer une applique murale : étape 3 fixation du socle de l’applique murale

Avant de positionner le socle du luminaire, mettez-en bien en évidence le câble électrique. Fixez le support en le vissant dans les chevilles que vous avez installé précédemment. Notre analyse complète sur Comment déplacer une prise soi-même.

Installer une applique murale : étape 4 branchement des fils sans boîtier mural

A l’aide d’une pince à dénuder, retirer la gaine filaire du câble puis mettez bien en avant les 3 fils présents. . Retrouvez aussi Comment installer un interphone sur notre site.

Un petit rappel pour vous aider à ne pas vous tromper dans votre raccordement : la phase correspond aux fils rouges, marron ou orange. L’un de ces fils permet l’alimentation provenant de l’interrupteur ; le fil bleu est le fil neutre qui va être relié au disjoncteur divisionnaire ; le fil de terre correspond au fil jaune ou vert qui sera raccordé à la barrette de connexion dans le cas des branchements avec boîtier DCL. Pour aller plus loin, consultez Installer un interphone.

Dénudez de 7 mm les fils colorés pour faire sortir le brin cuivrique. Raccordez les fils dans les bornes correspondantes de l’applique murale puis vissez. .

Branchement avec boîtier mural

Tout d’abord, vous devez fixer le boîtier DCL au mur. On retrouve notamment deux types de boîtier DCL : un boîtier avec douille et un autre sans douille. .

Voici comment brancher le modèle avec douille : raccordez les fils électriques de l’applique au boîtier DCL par l’intermédiaire de la fiche qui se trouve par derrière du socle du boîtier. Dévissez le domino préalablement fourni avec l’applique pour faire sortir les fils électriques. Ouvrez le domino de la boîte DCL puis insérez les fils électriques dans la partie en plastique et connectez-les. Refermez le boîtier.

Le branchement du modèle sans douille est beaucoup plus facile à faire : branchez les fils sur la barrette de connexion placée derrière le couvercle, puis insérez la fiche dans le boîtier pour faire fonctionner l’ampoule. La fiche est équipée d’une douille pour visser l’ampoule. .

Installer une applique murale : étape 5 finition

Fixez et vissez l’applique murale, puis placez l’ampoule dans la douille. N’oubliez pas de reboucher les saignées avec le mortier adéquat. Laissez sécher. .

Remettez le courant en service et allumez le luminaire pour vérifier s’il fonctionne. .

Découvrez ici comment choisir vos appliques murales d’intérieur.
