Dans cet article, vous allez découvrir comment brancher un va et vient en toute sécurité grâce aux conseils de nos professionnels !
Un va-et-vient est un montage électrique qui permet de commander une même lumière depuis deux interrupteurs. Il repose sur deux fils « navettes » qui relient les deux interrupteurs entre eux : peu importe lequel vous actionnez, la lumière s'allume ou s'éteint.
⚠️ Coupez le courant au disjoncteur et vérifiez l'absence de tension avec un tournevis testeur avant toute intervention (norme NF C 15-100).
Le code couleur des fils et des bornes
| Fil | Couleur | Rôle / borne |
|---|---|---|
| Phase | Marron ou rouge | Amène le courant — borne L (ou P) de l'interrupteur 1 |
| Navettes (×2) | Orange, violet (parfois jaune/marron) | Relient les 2 interrupteurs — bornes 1 et 2 |
| Retour lampe | Selon installation | De la borne L de l'interrupteur 2 vers la lampe |
| Neutre | Bleu | Va directement du tableau à la lampe |
| Terre | Vert / jaune | Protection (si l'éclairage le requiert) |
Brancher un va-et-vient, étape par étape
- Coupez le courant au disjoncteur et vérifiez l'absence de tension.
- Repérez les bornes de vos interrupteurs : L (ou P) = commun, 1 et 2 = navettes.
- Interrupteur 1 : raccordez la phase sur la borne L, et les deux navettes sur les bornes 1 et 2.
- Reliez les deux navettes à l'interrupteur 2 (bornes 1 et 2).
- Interrupteur 2 : raccordez la borne L au fil qui part vers la lampe.
- Côté lampe : raccordez le neutre (bleu) directement, et la terre si nécessaire.
- Remettez le courant et testez : chaque interrupteur doit allumer et éteindre la lumière.
Questions fréquentes sur le va-et-vient
Quelle différence entre un va-et-vient et un interrupteur simple ?
Un interrupteur simple commande une lumière depuis un seul point. Le va-et-vient permet de commander la même lumière depuis deux endroits différents, grâce à deux fils navettes.
Qu'est-ce qu'un fil navette ?
C'est l'un des deux fils qui relient les deux interrupteurs entre eux (bornes 1 et 2). Ils sont généralement orange et violet.
Combien de fils faut-il pour un va-et-vient ?
Côté interrupteurs : la phase + 2 navettes. Côté lampe : le neutre + le fil de retour commuté (et la terre si nécessaire).
Peut-on transformer un interrupteur simple en va-et-vient ?
Oui, à condition de tirer un fil navette supplémentaire entre les deux emplacements et de remplacer les deux interrupteurs par des modèles va-et-vient.
Mon va-et-vient ne fonctionne que dans un sens, pourquoi ?
Le plus souvent, le commun (borne L) et une navette sont inversés sur l'un des interrupteurs. Coupez le courant et vérifiez le repérage des bornes.
Va-et-vient ou télérupteur : quand choisir quoi ?
Le va-et-vient suffit pour 2 points de commande. Au-delà de 3, on préfère le télérupteur, plus simple à câbler.
Pour aller plus loin en électricité
Un circuit électrique va-et-vient permet de commander un ou plusieurs points lumineux à partir de deux interrupteurs placés dans des emplacements différents. En effet, l’un des interrupteurs permet d’allumer les éclairages et l’autre permet de les éteindre et vis versa. Voici comment vous devez procéder pour brancher un va et vient.
Comment brancher un va et vient :

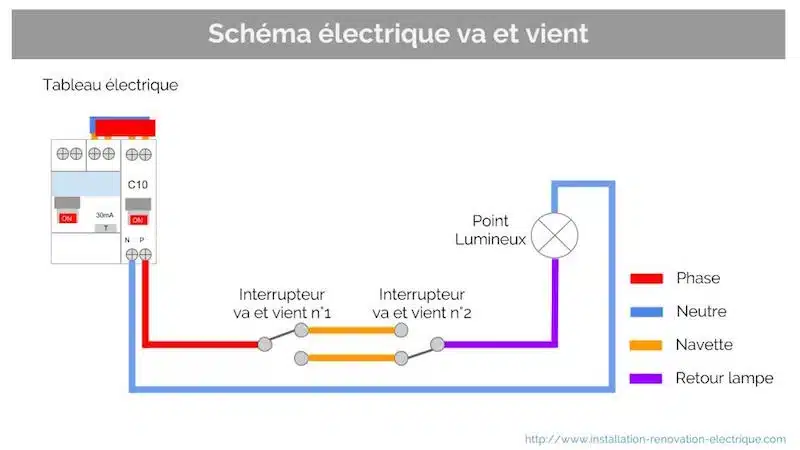

Principe d’un branchement va et vient
Cependant, pour mieux comprendre le fonctionnement d’un circuit va et vient, vous devez tout d’abord vous familiariser avec les différents fils présents dans un branchement électrique. Voici comment déchiffrer facilement les codes couleurs des fils électrique: la polarité phase peut être représentée par les fils marrons ou rouges; la neutre par le bleu, la prise de terre par le jaune ou le vert; les fils navettes par l’orange, le violet, le jaune ou le marron.
Quant au décryptage des bornes au niveau des interrupteurs correspond à la lettre L ou P pour la phase; les entrées des navettes sont repérables par 1 ou 2.
En effet, dans un circuit va et vient, la phase et les navettes sont les principaux fils actifs qui permettent la liaison entre les deux interrupteurs. Cependant, la phase rouge sort du tableau électrique pour alimenter le premier interrupteur et la phase violet passe vers les luminaires. Egalement, les interrupteurs sont reliés par le biais des fils navettes.
Les fils neutres et la prise de terre connectent les luminaires au tableau électrique.
Raccordement du circuit va et vient
En effet, pour réaliser l’installation électrique, vous devez vous munir d’une pince à dénuder, d’un tournevis cruciforme et plat de l’électricien, et d’un tournevis testeur.
Avant d’entamer toute opération électrique, vous devez impérativement couper la source de courant au niveau du compteur principal.
Si vous envisagez de faire une installation encastrée, vous devez commencer par tracer les tranchées d’encastrement. Ensuite, insérez les fils dans des gaines filaires pour mieux protéger les câbles une fois emprisonnés dans le mur. Pour les installations apparentes, mettez les fils en place en suivant les plinthes ou le plafond pour un rendu plus esthétique.
Cependant, pour raccorder les fils des interrupteurs, dénudez de 5 mm les bouts du câble et enlevez la gaine de recouvrement pour mettre à nu le brin en cuivre. Fixez en vissant les brins en cuivre à leur borne correspondante en vous basant sur le principe d’un branchement va et vient ci -dessus.
Branchez maintenant les éclairages, raccordez le câble à la douille, puis visser. Fixez les lampes aux douilles.
Remettez maintenant le courant en marche pour vérifier si l’opération a été un succès. Ensuite, mettez le disjoncteur principal sur “ON”, puis vérifier si les lampes s’allument. Dans le cas contraire, utilisez le tournevis testeur pour tester l’arrivée du courant au niveau de chaque borne. Si vous avez trouver la source du problème, coupez de nouveau le courant au niveau du disjoncteur principal avant de procéder à toute réparation.
Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.
Envie d’en apprendre plus.
Découvrez nos cours de bricolage à domicile pour réaliser vos projets travaux
