Qu’est-ce qu’un disjoncteur électrique ?

Un disjoncteur est un dispositif électromécanique ou électronique qui permet de couper le courant en cas de surtension ou de court-circuit. C’est un appareil de protection nécessaire pour toute installation électrique. Il existe notamment différentes sortes de disjoncteur se différenciant par leur fonctionnement et par leur rôle.

Disjoncteur électrique : le disjoncteur et ses caractéristiques

Le disjoncteur est un appareil placé juste après le compteur principal ou après chaque dérivation de circuit pour permettre de couper automatiquement le courant en cas de surintensité, de court-circuit ou toutes mauvaises manipulations. Le disjoncteur est caractérisé par :

La tension assignée d’emploi qui est la tension dans laquelle le disjoncteur doit fonctionner dans les conditions normales

Le courant assigné ou ln correspond à la valeur maximale de courant que peut supporter le disjoncteur. Il peut être fixe ou réglable et peut varier entre 1,5 In et 20 In. Un détecteur thermique de protection accompagne le disjoncteur, qui en cas de surchauffement des éléments conducteurs, déclenche instinctivement celui-ci et interrompt le passage du courant

La taille de l’appareil détermine également sa capacité et sa performance

La polarité définit le nombre de pôle prise en charge simultanément sous le relais thermique

Disjoncteur électrique : les différentes catégories de disjoncteur suivant leur mode fonctionnement

Le disjoncteur est équipé d’un système de détection qui le permet de se déclencher automatiquement en cas de surcharge, de surchauffe ou de court-circuit électrique. Il existe ainsi plusieurs types de disjoncteur suivant le mode de fonctionnement.

Il y a le disjoncteur magnétique qui est doté d’un système de détection magnétique, plus précisément une bobine qui réagit en fonction de la variation électromagnétique. Une augmentation du champ magnétique déclenche ainsi l’ouverture du circuit. Cependant, le courant est automatiquement interrompu, le disjoncteur est sur “OFF”. Contrairement à un fusible, il suffit, de mettre l’interrupteur sur “ON” pour remettre le courant en marche.

Le disjoncteur thermique est constitué d’un système de détection qui permet au disjoncteur de se déclencher quand il y a une surtension. Le bilame réagit sous l’effet du surchauffe et déclenche mécaniquement le circuit de contact.

Le disjoncteur à système de protection électronique permet d’assurer en même temps le rôle des deux modes de détection précédent grâce à un capteur électronique. Ces modèles sont paramétrables en fonction du besoin en énergie.

Le disjoncteur magnétothermique combine également les modes de fonctionnement précédents. Il est composé d’une manette de réarmement manuelle, de bilame qui se dilatent sous une forte chaleur, d’un relais thermique qui protège contre les surcharges et d’une bobine de relais magnétique.

Le disjoncteur différentiel permet de mesurer la variation de courant dans un circuit électrique. Il coupe automatiquement le courant dans le cas où il détecte un changement important de l’intensité de courant entrant ou sortant. Ce type de disjoncteur propose une meilleure protection en cas de surtension.

Le disjoncteur divisionnaire est conçu pour supporter une intensité limitée. Il coupe le courant quand l’intensité du courant dépasse l’ampérage maximal destiné pour son utilisation.

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Envie d’en apprendre plus.

Faites appel à nos coachs travaux et découvrez nos cours de bricolage à domicile.

Un projet jardinage : Découvrez nos cours de jardinage à domicile

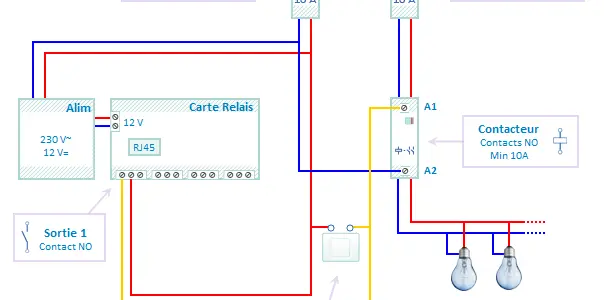

Faire son installation électrique soi même
faire son installation electrique soi même

Découvrez nos formations en électricité Comment faire son installation électrique soi-même? Mon Coach Brico vous donne ses conseils pour faire Read more

Installer radiateur électrique
installer un radiateur électrique

Découvrez nos formations en électricité Pratique, polyvalent et de plus en plus compétitif, le radiateur électrique est l’un des systèmes Read more

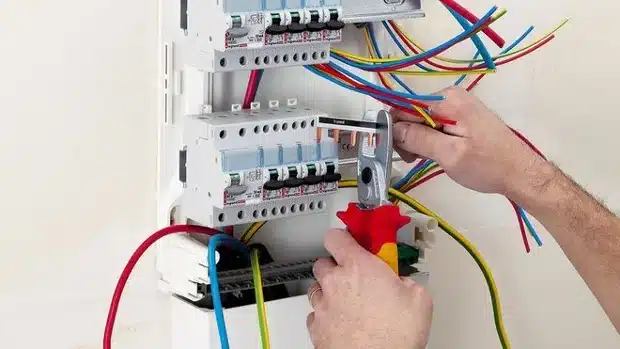

L’électricité pour les nuls
électricité pour les nuls

Découvrez nos formations en électricité /*! elementor - v3.20.0 - 13-03-2024 */ .elementor-column .elementor-spacer-inner{height:var(--spacer-size)}.e-con{--container-widget-width:100%}.e-con-inner>.elementor-widget-spacer,.e-con>.elementor-widget-spacer{width:var(--container-widget-width,var(--spacer-size));--align-self:var(--container-widget-align-self,initial);--flex-shrink:0}.e-con-inner>.elementor-widget-spacer>.elementor-widget-container,.e-con>.elementor-widget-spacer>.elementor-widget-container{height:100%;width:100%}.e-con-inner>.elementor-widget-spacer>.elementor-widget-container>.elementor-spacer,.e-con>.elementor-widget-spacer>.elementor-widget-container>.elementor-spacer{height:100%}.e-con-inner>.elementor-widget-spacer>.elementor-widget-container>.elementor-spacer>.elementor-spacer-inner,.e-con>.elementor-widget-spacer>.elementor-widget-container>.elementor-spacer>.elementor-spacer-inner{height:var(--container-widget-height,var(--spacer-size))}.e-con-inner>.elementor-widget-spacer.elementor-widget-empty,.e-con>.elementor-widget-spacer.elementor-widget-empty{position:relative;min-height:22px;min-width:22px}.e-con-inner>.elementor-widget-spacer.elementor-widget-empty .elementor-widget-empty-icon,.e-con>.elementor-widget-spacer.elementor-widget-empty .elementor-widget-empty-icon{position:absolute;top:0;bottom:0;left:0;right:0;margin:auto;padding:0;width:22px;height:22px} Chez Mon Coach Brico Read more

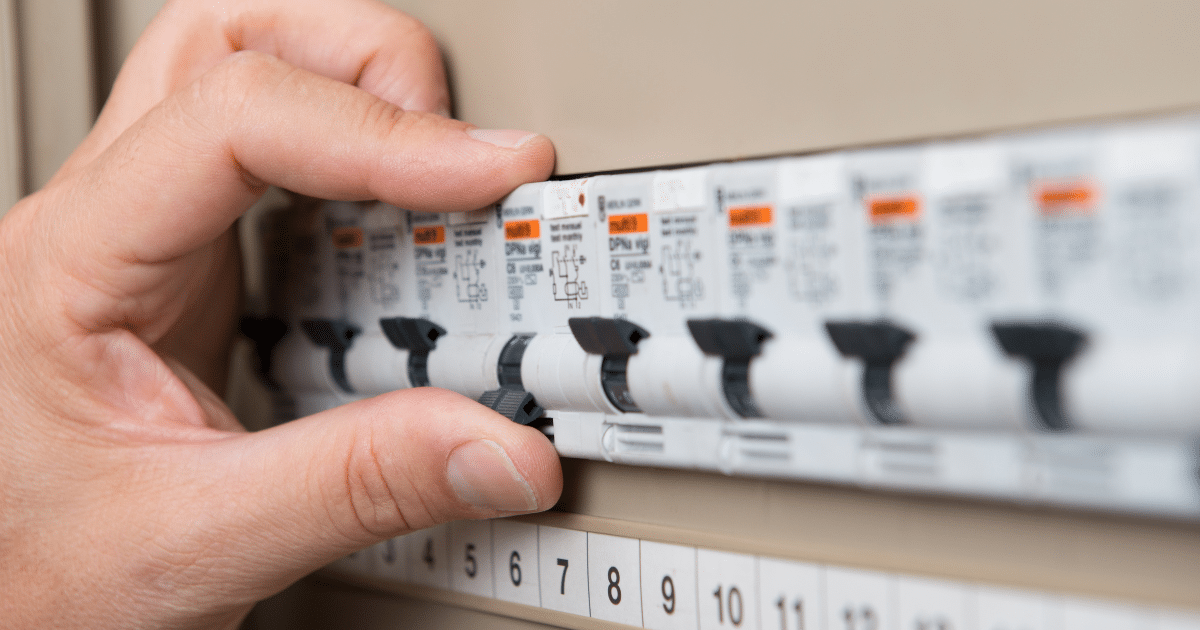

Comment équiper son tableau électrique ?
