Comment brancher une prise RJ45

Comment brancher une prise RJ45 ?

La connexion ethernet et le partage de réseau entre les différents équipements multimédias pour des usages domestiques ou professionnels est possible grâce système RJ45.

Qu’est ce que le RJ45? Quels sont les avantages d’utiliser le RJ45? Comment brancher une prise RJ45? Vous trouverez dans cet article tout ce qu’il y a à savoir sur le RJ45.

Comment brancher une prise RJ45 : Tout savoir sur le RJ45

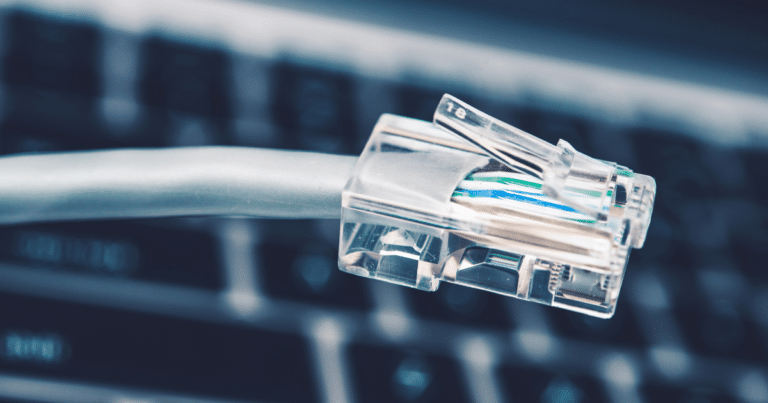

Le RJ45 est l’équipement adéquat pour permettre le partage de flux de communication et de transfert de données entre les appareils multimédias, appareils informatiques et tout appareillage domotique. Une prise mâle RJ45 se reconnaît par un embout en plastique composé par une ligne ou deux lignes de brins cuivriques selon sa catégorie et qui sont rattachés à des fils de différentes couleurs. Le RJ45 se choisit en fonction des besoins en performance et en qualité de transmission. On peut notamment trouver des câbles ethernet de catégorie 5 à 7 dont:

CAT5 qui ne permet qu’un débit maximal de 100 Mbit/s sur 100m

CAT5e permet un débit de 2,5 Gbit/s sur 100m et de 10 Gbit/s sur 30m. Cette catégorie convient pour les usages personnels quotidiens

CAT6 permet une transmission de 5 Gbit/s sur 100m et 10 Gbit/s sur 55 m, le câblage idéal pour les réseaux d’entreprise

CAT6a permet un débit de 10 Gbit/s sur 100m, utilisée pour les grands réseaux inter-entreprises

CAT7 permet une connectivité de 40 Gbit/s sur 50m et 100 Gbit/s sur 15m

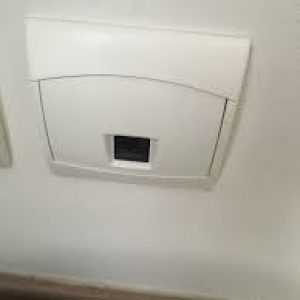

Comment brancher une prise RJ45 : Sertir une prise RJ45

La prise RJ45 est équipée d’un embout présentant plusieurs inserts qui sont des petites tranchées permettant l’insertion des fils. Les fils sont placés dans un ordre de couleur:

orange- jaune- vert- violet- gris- bleu- brun- blanc. Voici comment vous devez procéder:

découpez et enlevez la gaine qui recouvre le câble

retirez le feuillet en aluminium s’il y en a et mettez à découvert les petits fils en couleur

prenez l’embout du connecteur puis insérez en suivant l’ordre des couleurs chaque fils dans les inserts. Utilisez une pince à sertir pour fixer l’embout et pour couper les fils qui dépassent.

fermez l’embout et serrez avec la pince à sertir.

Et voilà! Il n’y a plus qu’à tester si votre prise RJ45 fonctionne.
