Comment brancher un va et vient ?

Dans cet article, vous allez découvrir comment brancher un va et vient en toute sécurité grâce aux conseils de nos professionnels !

Un va-et-vient est un montage électrique qui permet de commander une même lumière depuis deux interrupteurs. Il repose sur deux fils « navettes » qui relient les deux interrupteurs entre eux : peu importe lequel vous actionnez, la lumière s'allume ou s'éteint.

⚠️ Coupez le courant au disjoncteur et vérifiez l'absence de tension avec un tournevis testeur avant toute intervention (norme NF C 15-100).

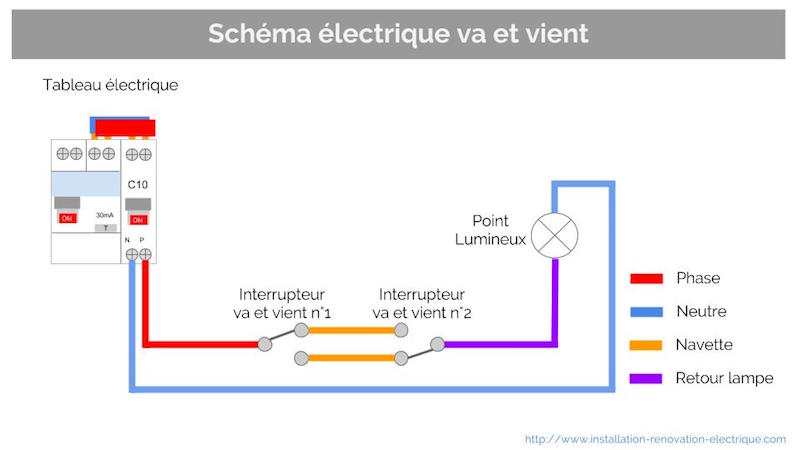

Schéma de branchement d'un va-et-vient : phase, neutre, 2 navettes, 2 interrupteurs et la lampe — Schéma de câblage d'un va-et-vient : la phase traverse les 2 interrupteurs via les navettes ; le neutre va directement à la lampe.

Le code couleur des fils et des bornes

Fil	Couleur	Rôle / borne
Phase	Marron ou rouge	Amène le courant — borne L (ou P) de l'interrupteur 1
Navettes (×2)	Orange, violet (parfois jaune/marron)	Relient les 2 interrupteurs — bornes 1 et 2
Retour lampe	Selon installation	De la borne L de l'interrupteur 2 vers la lampe
Neutre	Bleu	Va directement du tableau à la lampe
Terre	Vert / jaune	Protection (si l'éclairage le requiert)

Brancher un va-et-vient, étape par étape

Coupez le courant au disjoncteur et vérifiez l'absence de tension.
Repérez les bornes de vos interrupteurs : L (ou P) = commun, 1 et 2 = navettes.
Interrupteur 1 : raccordez la phase sur la borne L, et les deux navettes sur les bornes 1 et 2.
Reliez les deux navettes à l'interrupteur 2 (bornes 1 et 2).
Interrupteur 2 : raccordez la borne L au fil qui part vers la lampe.
Côté lampe : raccordez le neutre (bleu) directement, et la terre si nécessaire.
Remettez le courant et testez : chaque interrupteur doit allumer et éteindre la lumière.

Questions fréquentes sur le va-et-vient

Quelle différence entre un va-et-vient et un interrupteur simple ?

Un interrupteur simple commande une lumière depuis un seul point. Le va-et-vient permet de commander la même lumière depuis deux endroits différents, grâce à deux fils navettes.

Qu'est-ce qu'un fil navette ?

C'est l'un des deux fils qui relient les deux interrupteurs entre eux (bornes 1 et 2). Ils sont généralement orange et violet.

Combien de fils faut-il pour un va-et-vient ?

Côté interrupteurs : la phase + 2 navettes. Côté lampe : le neutre + le fil de retour commuté (et la terre si nécessaire).

Peut-on transformer un interrupteur simple en va-et-vient ?

Oui, à condition de tirer un fil navette supplémentaire entre les deux emplacements et de remplacer les deux interrupteurs par des modèles va-et-vient.

Mon va-et-vient ne fonctionne que dans un sens, pourquoi ?

Le plus souvent, le commun (borne L) et une navette sont inversés sur l'un des interrupteurs. Coupez le courant et vérifiez le repérage des bornes.

Va-et-vient ou télérupteur : quand choisir quoi ?

Le va-et-vient suffit pour 2 points de commande. Au-delà de 3, on préfère le télérupteur, plus simple à câbler.

Pour aller plus loin en électricité

Un circuit électrique va-et-vient permet de commander un ou plusieurs points lumineux à partir de deux interrupteurs placés dans des emplacements différents. En effet, l’un des interrupteurs permet d’allumer les éclairages et l’autre permet de les éteindre et vis versa. Voici comment vous devez procéder pour brancher un va et vient.

Comment brancher un va et vient :

Principe d’un branchement va et vient

Cependant, pour mieux comprendre le fonctionnement d’un circuit va et vient, vous devez tout d’abord vous familiariser avec les différents fils présents dans un branchement électrique. Voici comment déchiffrer facilement les codes couleurs des fils électrique: la polarité phase peut être représentée par les fils marrons ou rouges; la neutre par le bleu, la prise de terre par le jaune ou le vert; les fils navettes par l’orange, le violet, le jaune ou le marron. . Notre analyse complète sur Comment trouver une fuite électrique. Retrouvez aussi faire son installation électrique sur notre site.

Quant au décryptage des bornes au niveau des interrupteurs correspond à la lettre L ou P pour la phase; les entrées des navettes sont repérables par 1 ou 2. . Notre analyse complète sur Comment déplacer une prise soi-même.

En effet, dans un circuit va et vient, la phase et les navettes sont les principaux fils actifs qui permettent la liaison entre les deux interrupteurs. Cependant, la phase rouge sort du tableau électrique pour alimenter le premier interrupteur et la phase violet passe vers les luminaires. Egalement, les interrupteurs sont reliés par le biais des fils navettes. Notre analyse complète sur Installer un interphone.

Les fils neutres et la prise de terre connectent les luminaires au tableau électrique. Ressource complémentaire recommandée : Comment installer un interphone.

Raccordement du circuit va et vient

En effet, pour réaliser l’installation électrique, vous devez vous munir d’une pince à dénuder, d’un tournevis cruciforme et plat de l’électricien, et d’un tournevis testeur. .

Avant d’entamer toute opération électrique, vous devez impérativement couper la source de courant au niveau du compteur principal. .

Si vous envisagez de faire une installation encastrée, vous devez commencer par tracer les tranchées d’encastrement. Ensuite, insérez les fils dans des gaines filaires pour mieux protéger les câbles une fois emprisonnés dans le mur. Pour les installations apparentes, mettez les fils en place en suivant les plinthes ou le plafond pour un rendu plus esthétique. .

Cependant, pour raccorder les fils des interrupteurs, dénudez de 5 mm les bouts du câble et enlevez la gaine de recouvrement pour mettre à nu le brin en cuivre. Fixez en vissant les brins en cuivre à leur borne correspondante en vous basant sur le principe d’un branchement va et vient ci -dessus.

Branchez maintenant les éclairages, raccordez le câble à la douille, puis visser. Fixez les lampes aux douilles.

Remettez maintenant le courant en marche pour vérifier si l’opération a été un succès. Ensuite, mettez le disjoncteur principal sur “ON”, puis vérifier si les lampes s’allument. Dans le cas contraire, utilisez le tournevis testeur pour tester l’arrivée du courant au niveau de chaque borne. Si vous avez trouver la source du problème, coupez de nouveau le courant au niveau du disjoncteur principal avant de procéder à toute réparation. .

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Envie d’en apprendre plus.

Découvrez nos cours de bricolage à domicile pour réaliser vos projets travaux

Comment trouver une fuite électrique ?

Une fuite électrique n’est pas anodine. Elle peut occasionner des pannes passagères, comme elle peut augmenter votre consommation énergétique. Pour ne pas avoir à faire face à ces problèmes, il est important que vous puissiez en trouver les causes et les traiter en conséquence. Mais comment détecter l’origine de la fuite en question ?

Les causes d’une fuite électrique

Comment trouver une fuite électrique peut être angoissant. C’est pour cela nous allons vous montrez dans cet article comment trouver une fuite électrique facilement. En effet, il existe plusieurs causes peuvent à la longue provoquer une fuite de courant. Une certaine quantité de courant est déviée vers un canal qu’elle ne devrait pas emprunter et se perd vers le sol. La charge baisse alors.

Par ailleurs, ces fuites vident progressivement le condensateur électrique en charge de stabiliser les alimentations électriques. Comme il se vide, il ne peut donc plus ni restituer le courant emmagasiné ni protéger le circuit électrique des baisses et hausses de tension. vous devez donc intervenir dans les plus brefs délais, en vous renseignant par exemple sur www.mon-multimetre.fr concernant les démarches à faire ou les outils à utiliser pour faire face à cette situation. Celle-ci se produit dans différents contextes et il est impératif de trouver d’abord la ou les causes de la fuite.

Les causes de la fuite sont nombreuses disions-nous. Il peut en premier lieu s’agir d’un problème lié à l’absence ou à la défaillance de l’isolation électrique. C’est par exemple le cas si le bois utilisé devient humide, l’humidité étant un élément conducteur. Cela se produit aussi lorsque le caoutchouc qui enrobe le fil conducteur est érodé ou que le plastique a fondu suite à une surtension par exemple. Une installation électrique d’une construction ancienne peut également être responsable d’une fuite. Comment trouver une fuite électrique ce fait en plusieurs étapes.

Pour pouvoir détecter d’où elle provient, vous devez vous servir d’un outil adapté. Le multimètre vous y aidera.

Détection de la fuite électrique à l’aide d’un multimètre

Le multimètre vous permettra de déterminer, dans le cas d’un défaut d’isolement, de la mesure de la perte (qui se dirige généralement dans la terre). Le test sera effectué sous tension pour qu’il soit possible de définir avec exactitude à quel niveau un déséquilibre a lieu. Ce dernier est dû à la fuite, mais aussi au fait que dans une circulation normale du courant électrique, les champs magnétiques se rencontrent et s’annulent entre eux. Mais la fuite interrompt le déplacement de la charge électrique. Grâce au multimètre, vous pourrez voir où la résistance électrique est différente de l’ensemble du circuit. Lecture complémentaire : Réaliser vos travaux DIY : comment bien choisir le matériel électrique. Retrouvez aussi Installer un interphone sur notre site.

Les étapes à suivre :

Le test se déroulera en plusieurs étapes. La pince multimètre utilisée est passée sur l’ensemble du circuit en commençant par celui qui est raccordé au tableau de distribution électrique. Puis les autres sources et les circuits qui y sont rattachés sont testés afin que les pertes secondaires soient testées dans le reste du circuit. Une attention particulière sera portée au niveau des équipements électroniques dotés de filtres. Ceux-ci sont en effet responsables des fuites les plus importantes qui pourraient entrainer des baisses de tension, ou des courts-circuits dont les conséquences pourraient être dramatiques. Notre analyse complète sur electricien lyon. Pour aller plus loin, consultez outils pour électricien.

Avec un multimètre digital professionnel, le test de défaut d’isolation sera effectué avec un calibrage en ohmmètre. Il déterminera s’il y a ou non continuité dans le circuit. Quel que soit le test à entreprendre, vérifier votre appareil est une nécessité. Assurez-vous qu’il n’y a aucune fissure, aucun dommage sur l’ensemble de l’équipement (incluant donc les cordons), pour assurer votre sécurité durant votre test. Faites-le ensuite fonctionner pour voir si les piles sont encore chargées ou s’il vous faut les remplacer. Portez des gants isolants. Sujet connexe à explorer : s'avérer nécessaire d'installer.

Nous vous rappelons que vous allez travailler sous tension. Si votre multimètre est fonctionnel, réglez-le sur le V du voltmètre. Vérifiez le sens du courant pour pouvoir tourner le commutateur. N’oubliez pas de vérifier que le calibre de l’appareil est assez élevé pour vous prémunir d’un accident technique ou corporel.

Cette vérification est valable que vous soyez en mode voltmètre, ohmmètre ou ampèremètre. Il est important également de travailler sur un sol sec. En effet, l’humidité est conductrice d’électricité, et les risques d’électrisation sont réels. Elles ont des conséquences pouvant même provoquer une invalidité irréversible. Avec votre multimètre, utilisez un vérificateur d’absence de tension respectant les normes strictes CEI 61243-3 ou EN 61243-3 auxquelles il est soumis.

Réparation ou remplacement des équipements défaillants

Vous habitez dans un vieux bâtiment et que vous constatez que les différents équipements et circuits électriques montrent des signes évidents de vétusté ? Procéder à un test de fuite. Cela s’avère nécessaire pour vous éviter tous les problèmes inhérents à une mauvaise isolation, à un fil érodé. Si c’est le cas, nous vous recommandons directement d’entreprendre des travaux de rénovation de la totalité du circuit.

Installation d’un disjoncteur différentiel

Il peut aussi s’avérer nécessaire d’installer un disjoncteur. Il peut s’agir d’un disjoncteur divisionnaire à installer au niveau de chaque circuit et qui est équilibré entre 2 à 32 A. La pose d’un disjoncteur différentiel est le plus souvent recommandé dans le cas d’une fuite électrique. Elle se fera pour les lignes en partance du tableau électrique. Le calibrage est de 10 à 63 A et la sensibilité différentielle de 30 mA. Normalement, un disjoncteur général est installé avant le tableau.

L’installation d’un disjoncteur différentiel offre de nombreux avantages. En effet, le moindre déséquilibre électrique est détecté par cet équipement. Ainsi, il est en mesure de détecter les différences qui se produisent, même si celles-ci sont infimes, entre le neutre et la phase. Dès l’instant où celles-ci sont détectées, le disjoncteur coupe automatiquement le courant. Cela vous protège d’une éventuelle électrisation ou d’un court-circuit dont les conséquences sont parfois désastreuses.

Fuite électrique : précautions à prendre

Lorsque vous recherchez une fuite électrique, surtout ne vous servez pas d’un tournevis testeur. Les informations qu’il délivre ne sont pas forcément justes, et cela est susceptible d’être dangereux autant pour vous que pour votre logement. Si par inadvertance votre doigt entre en contact avec la partie non isolée du tournevis, comme le corps humain est un conducteur électrique, vous risquez de subir une électrisation ou pire, une électrocution.

Si vous n’y connaissez rien en matière d’électricité, ne vous risquez pas à entreprendre cette opération seul. Faites appel aux services d’un professionnel.

Pour en savoir plus sur l’électricité, découvrez notre article sur les bases de l’électricité.

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Installer une lampe

Avez-vous acheté une nouvelle lampe design, un luminaire ou un plafonnier ? Voulez-vous apprendre à l’installer vous-même et économiser quelques euros ? Si vous êtes un bon bricoleur ou que vous débutez tout juste dans le domaine de l’électricité, voici quelques conseils pour apprendre, étape par étape, à installer votre nouvelle lampe.

Le marché de l’éclairage d’intérieur, des lampes vintage et des luminaires futuristes a connu un réel boom grâce à la croissance fulgurante que connaît la vente en ligne, notamment à la suite de la pandémie mondiale. Désormais, plusieurs solutions pour l’éclairage design s’offrent aux consommateurs du monde entier qui, étant souvent obligés de rester chez eux, se sont mis au bricolage pour déballer, monter et installer eux-mêmes les équipements qu’ils achètent.

Mais après avoir choisi et commandé votre nouvelle lampe ou plafonnier design, vous vous retrouvez devant trois, parfois seulement deux, câbles colorés qui pendent du plafond… ils doivent être reliés aux fils de la lampe pour qu’elle s’illumine, et c’est tout ce que vous savez ! Voilà le défi que les nouveaux bricoleurs doivent relever pour connecter leur nouvelle lampe et embellir leur maison.

En effet, il y a généralement trois fils qui sortent de la lampe ou du plafond :

Tout d’abord, la terre de protection, également appelée cable de mise à la terre : c’est un fil jaune-vert, parfois rouge. C’est le moyen de protection le plus important des appareils électriques, surtout si la lampe est faite d’un matériau conducteur comme le métal.

La phase, généralement un fil brun ou noir, fournit le courant pour la lampe.

Le troisième câble est le neutre, qui est généralement bleu, ou gris dans les vieux bâtiments. En termes simples, ce câble transporte le courant dans l’autre sens, hors de la lampe.

En particulier dans les vieux bâtiments, il n’y a souvent que deux fils qui sortent du plafond : la phase et le neutre.

Pour monter une lampe correctement, une borne de raccordement, aussi appelée domino électrique, est nécessaire pour connecter le câble de la lampe au circuit électrique de la maison. Si le câble est trop long, il est recommandé de le raccourcir à l’aide d’un coupe-câble.

Outils et matériel pour raccorder une lampe

Pour raccorder votre lampe, vous aurez besoin des outils et matériaux suivants :. Notre analyse complète sur changer une ampoule.

Une échelle,

Un tournevis adapté au type de vis que vous allez devoir dévisser et qui intégre, de préférence, un testeur,. Découvrez également notre article sur Comment déplacer une prise soi-même.

Une borne de raccordement (domino),

Une ampoule, et

Votre lampe, bien sûr !

Maintenant, suivez le guide !

Étape 1 : Couper l’électricité

Tout d’abord, vous devez couper totalement l’électricité dans votre maison afin qu’il n’y ait pas de tension sur le câble ou dans le circuit. Il ne suffit pas d’éteindre l’interrupteur, il faut couper le courant à partir de votre compteur général ou disjoncteur. Utilisez le testeur de phase, souvent inclus dans le tournevis, pour vérifier si le courant circule encore. S’il y a encore du courant sur le câble, le voyant rouge du testeur s’allumera. Sujet connexe à explorer : Comment trouver une fuite électrique. Lecture complémentaire : l'électricité pour les nuls.

Étape 2 : Desserrer les vis de la borne de raccordement

Si aucune borne de raccordement (domino) n’est encore fixée, vous devez en acheter une et la fixer aux fils de la lampe. Cette borne est utilisée pour connecter les différents câbles entre eux. Les vis de la borne ne doivent être resserrées que si les différents fils s’y insèrent facilement. Attention : ne dévissez pas complètement les petites vis du domino, car elles pourraient tomber et être perdues. À lire également : Réaliser vos travaux DIY : comment bien choisir le matériel électrique.

Étape 3 : Connecter les fils

Il faut maintenant connecter les fils. En général, les fils qui dépassent du mur ou du plafond sont de la même couleur que ceux de la lampe. Ces fils doivent donc être connectés les uns aux autres grâce à la borne de raccordement. Seule règle à respecter : les couleurs doivent correspondre. Ainsi, le noir se met face au noir (ou marron), le bleu face au bleu (ou gris) et le jaune-vert face au jaune-vert. Pour les lampes avec une douille en plastique, le fil de mise à la terre (jaune-vert) n’est pas toujours inclus.

Tout d’abord, commencez par connecter le fil de mise à la terre (jaune-vert) au domino.

Ensuite, le fil neutre (bleu ou gris).

Enfin, la phase (noire ou brune).

Si plus de trois câbles sortent du plafond, des phases supplémentaires (noires, grises ou brunes) peuvent être connectées. Il n’est pas nécessaire de connecter des phases supplémentaires.

Attention : dans les bâtiments anciens, seuls deux câbles dépassent souvent du plafond : le conducteur de phase et le conducteur neutre, le conducteur de protection est absent. Dans ce cas, ne connectez pas de lampes qui ne sont pas elles-mêmes isolées. En cas de doute, n’hésitez pas à faire appel à un électricien.

Lorsque tous les fils sont connectés entre eux, vous pouvez resserrer les vis du domino pour fixer tous les câbles ensemble.

Étape 4 : Fixer la lampe et remettre l’électricité en marche

S’il y a un cache-câbles, la dernière étape consiste à le pousser vers le plafond. Essayez de cacher le câble de la lampe le plus possible. Si la lampe est un spot de plafond, elle doit être vissée dans son boîtier. Souvent, il y a aussi un crochet au plafond auquel la lampe peut être suspendue. Une fois que tout est en place, vous pouvez remettre votre compteur/disjoncteur en marche. .

Voilà ! Vous êtes prêt à installer votre nouvelle lampe et profiter de toute sa splendeur.

Bon bricolage !

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Installer un interphone pour une communication sûre avec vos visiteurs

L’été est une période tradionnelle de vacances, de plages et de détente, mais malheureusement également de cambriolage et d’arnaques à domicile. Malgré le confinement dû au coronavirus, il convient de rester vigilent et de bien protéger sa famille et son logement. Installer une alarme de sécurité, un détecteur de mouvement ou encore un interphone sont des étapes clés pour assurer votre sécurité. Devant l’explosion de ce marché depuis quelques années au vue de la recrudescence des vols à domiciles, le nombres d’acteurs et de marques présentes dans ce secteur a beaucoup augmenté, se livrant a une guerre des prix bénéfique pour les consommateurs que nous sommes. La technologie a elle aussi bien évolué, tout comme le design, rendant désormais ce type d’objet très abordable et au look moderne. Alors pas la peine de se priver de cette sécurité additionnelle pour si peu et lancez vous! . Pour aller plus loin, consultez Comment trouver une fuite électrique.

Prenons l’exemple notamment des interphones. Il en existe de très nombreuses marques (2N, etc.) qui permettent une communication sûre et pratique avec ses visiteurs. Que ce soit pour une maison ou un appartement ou même une résidence, à vous de choisir un modèle qui correspondra à vos attentes et à vos besoins. N’hésitez pas á demander conseil à votre vendeur afin de bien choisir selon vos critères (interphone à double sens pour pouvoir entendre et communiquer avec votre visiteur, qualité video augmentée et en couleur, dimution du bruit de fond pour les environnements bruyants, longue portée entre le recepteur et l’émetteur, etc.). Commencez par bien définir les caractéristiques dont vous avez besoin et analysez ensuite les prix et le design de chaque produit correspondant à vos critères. Faites surtout bien attention à la distance entre votre interphone et votre récepteur si vous habitez en maison. Il s’agit en effet d’un point critique et si vous choissez un interphone de trop faible distance, vous ne capterez pas ou très peu / mal et il sera alors complètement inéfficace. Une fois trouvé la perle rare au meilleur prix, il ne vous restera plus ensuite qu’à installer l’interphone de vos rêves et à en profiter toute l’année! . Approfondissez avec electricien lyon.

L’installation d’un interphone n’est pas une épreuve insurmontable pour un bricoleur avéré mais peut s’avérer plus difficile pour un novice du bricolage. En effet, en fonction de votre logement (appartement ou maison par exemple), il vous faudra creuser des trous ou des tranchés, faire passer des cables, connecter l’interphone à l’électricité, etc. De quoi faire peur aux bricoleurs les moins téméraires mais qui ne vous pausera aucun soucis si vous suivez bien les conseils de nos coachs bricoleurs ! En prennant cette installation étape par étape, et en réflechissant bien à chaque point avant de le réaliser, vous serez capable de monter ce nouvel interphone sans problème! . Pour en savoir plus : choisir selon vos.

Une difficulté pour installer cet interphone ou pour réparer un tuyau de votre maison ? Pas de paniques ! Si vous avez besoin de conseils ou de cours de bricolage pour vous aider dans vos installations, n’hésitez pas à nous contacter sur MonCoachBrico.com . Découvrez également notre article sur outils pour électricien.

Pour en savoir plus : couper le courant.

Envie d’en apprendre plus.

Faites appel à nos coachs travaux et découvrez nos cours de bricolage à domicile.

Besoin d’un décorateur intérieur ? Découvrez Mon Coach Déco

Un projet jardinage : Découvrez nos cours de jardinage à domicile

Que comprend une installation électrique et à quel prix ?

L’électricité est une véritable source de bien-être, car elle apporte la lumière et l’énergie indispensables dont ont besoin les appareils pour fonctionner. Cependant, pour avoir cette énergie dans sa maison et en profiter en toute sécurité, il faut réaliser une installation électrique. Si vous envisagez d’effectuer des travaux de construction ou de rénovation, il faudra y voir plus clair. Alors, que comprend une telle installation et à quel prix peut-on la mettre en place ? C’est ce que nous invitons à découvrir dans la suite de cet article.

Quelles sont les différentes parties de l’installation électrique ?

Avant de demander le prix d’une installation électrique pour votre maison, il est indispensable de connaître les différents éléments qui composent ce dispositif.

Une installation électrique est constituée d’un compteur, d’un tableau de distribution et de circuits électriques. Le compteur est un système qui se charge de l’enregistrement de votre consommation électrique. Le câble d’alimentation qui pénètre dans votre habitation y est donc raccordé. Le compteur doit être installé à côté de l’accès principal de votre maison, dans un local sec. Pour en savoir plus : Comment trouver une fuite électrique. Découvrez également notre article sur couper le courant.

Ensuite, le câble d’alimentation provenant du compteur est raccordé au tableau d’alimentation qui joue le rôle de l’unité centrale de toute l’installation de votre maison. Le tableau de distribution affiche tous les disjoncteurs et représente le point de départ des câbles vers les prises et les points lumineux. Des interrupteurs à impulsions et des transformateurs sont également visibles sur ce tableau. Notre analyse complète sur réaliser une installation électrique. À lire également : changer une ampoule.

Pour que l’électricité disponible soit bien mise à profit, le réseau électrique du logement est divisé en plusieurs circuits. Sur ces derniers sont placés les prises de courant, les points lumineux ainsi que les interrupteurs. Pour en savoir plus : Comment déplacer une prise soi-même.

Il est fortement déconseillé de placer tous les gros consommateurs d’énergie sur un seul circuit. Dans les pièces où sont installés plusieurs appareils de forte puissance, comme dans la cuisine et la salle de bains, un seul circuit électrique n’est pas suffisant. Il en est de même pour le poste de l’éclairage.

Combien coûte une installation électrique ?

Avant toute chose, il convient de noter que pour la mise en place d’un réseau électrique, le professionnel se réfère à la norme NFC 15-100. Le respect de cette norme assure la protection des occupants du logement contre les courts-circuits et les dangers d’électrocution pour leur permettre de profiter de tout le confort d’une habitation moderne. D’où l’importance de confier ce travail à un électricien qui possède tout le savoir-faire et l’expertise nécessaire.

Si vous souhaitez déterminer le budget que vous allouerez à l’installation du réseau électrique dans votre logement, il faudra tenir compte du type de bâtiment ainsi que de la complexité et du temps nécessaire pour la réalisation des travaux. Il est évident que poser une prise revient bien moins cher que la mise en place ou la réfection de toute une installation électrique. Par ailleurs, vous devez également vous renseigner sur les prix pratiqués par les artisans électriciens de votre région.

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Comment utiliser une perceuse visseuse ?

Apprenez en davantage sur la perceuse visseuse en découvrant notre page comment choisir sa perceuse visseuse.

Télécharger la liste fournitures et fiche de synthèse sur l'utilisation d'une perceuse visseuse

Comment utiliser une perceuse visseuse ?

Comme son nom l’indique, la perceuse visseuse est principalement utilisé pour le perçage et le serrage. Cela peut économiser beaucoup de temps par rapport à l’utilisation de tournevis ou de tout autre matériau pour percer des trous dans le béton, le bois, le métal. Découvrez comment l’utiliser correctement avec notre coach Emmanuel de Mon Coach Brico. Ressource complémentaire recommandée : Nos Tutoriels. Pour en savoir plus : Comment reboucher un trou.

Fournissez-vous :

– D’une perceuse visseuse – De bois – D’un embout

Découvrez sur cette vidéo les éléments importants d’une perceuse visseuse :. Notre analyse complète sur maçonnerie autour de moi.

– Perceuse sans fil ou filaire – L’embout, mèches de perçage – Le mandrin – La bague de couple – Percussion. Retrouvez aussi Devis maçon sur notre site.

À lire également : changer une brique abîmée.

Envie d’en apprendre plus.

Faites appel à nos coachs travaux et découvrez nos cours de bricolage à domicile.

Besoin d’un décorateur intérieur ? Découvrez Mon Coach Déco

Un projet jardinage : Découvrez nos cours de jardinage à domicile

Faire son électricité soi-même

Certes, faire une installation électrique peut paraître compliquer, pourtant, si vous êtes bricoleur et que vous avez une certaine notion de base dans le domaine, vous pouvez réaliser les travaux haut la main. Dans cet article, nous allons vous apprendre de A à Z les différentes étapes que vous devez suivre pour installer correctement et en toute sécurité l’installation électrique chez vous. Une fois son installation réalisée, il conviendra de bien choisir son fournisseur d’électricité afin de payer le prix du kWh le plus juste et le plus intéressant.

Faire son électricité soi-même : connaître et respecter la norme NF C 15-100

La norme NF C 15-100 est une norme établie par l’ensemble des fournisseurs filaires électriques. Celle-ci prévoit en amont à améliorer la gestion et le bon fonctionnement électrique des logements individuels, des bâtiments industriels ou commerciaux. Elle tend également à renforcer la sécurité des utilisateurs et d’inciter ces derniers à mettre en place une installation répondant aux besoins de l’évolution technologique du temps. . Approfondissez avec Comment trouver une fuite électrique. Lecture complémentaire : faire son installation électrique.

Citons parmi les règles prescrites dans la NF C 15-100 les normes de sécurité que vous devez impérativement connaître en ce qui concerne les appareillages électriques obligatoires. L’installation électrique d’une habitation doit être équipée des appareils et dispositifs suivant :. Approfondissez avec Installer un interphone.

Un compteur électrique pour mesurer la quantité d’électricité consommée . Approfondissez avec changer une ampoule.

Un disjoncteur principal, pour couper le courant sur l’ensemble de l’installation . Découvrez également notre article sur Comment déplacer une prise soi-même.

Un tableau électrique qui protège l’installation électrique et les personnes contre les fuites de courant .

Des fusibles ou des disjoncteurs d’appoint posés à la sortie de chaque circuit, qui protègent contre les surintensités .

Des gaines électriques pour assurer la protection mécanique des câbles électriques. .

Faire son électricité soi-même : établir un plan d’installation électrique

Vous connaissez maintenant quels sont les matériels et appareils nécessaires pour une installation qui respecte la norme, maintenant vous devez dresser un plan clair de votre circuit électrique. Ce plan vous permettra de déterminer la quantité de matériels indispensables pour l’ensemble de la maison et de définir l’emplacement exact de chaque élément. Vous pouvez dresser votre plan d’installation électrique à la main. Vous aurez besoin d’un crayon, d’une règle et d’une feuille quadrillée. Pour commencer, dessinez le plan intérieur de votre maison : les murs, les séparations, les portes et les fenêtres… Positionnez ensuite sur ce plan l’emplacement de chaque appareils électriques pièce par pièce suivant vos besoins. Exemple placez deux prises femelles dans la cuisine, l’une près de la porte et l’autre à proximité du plan de travail. N’oubliez pas l’installation électrique de l’extérieur. .

Faire son électricité soi-même : mise en œuvre de l’installation électrique

Vous avez 3 manières de poser votre installation électrique : encastrée, apparente ou mixte. La pose encastrée consiste à dissimuler les câbles et tous les accessoires électriques dans le mur à l’intérieur d’une gaine électrique. Ce type de pose est plus compliqué à réaliser mais il propose un rendu discret. La pose apparente met en évidence les différents éléments électriques : les fils sont fixés par des attaches filaires tout en suivant les plinthes et les bordures de mur pour être moins voyants. Quant à la pose mixte, on n’aperçoit que les gaines électriques : les appareillages et les câbles sont placés sous les conduits. .

Installez en premier temps les sources électriques tels que les interrupteurs et les prises femelles. Ensuite, si vous avez choisi la pose encastrée ou mixte pour votre installation, tracez les tranchées dans lesquelles vont être dissimulées les câbles. Introduisez les fils dans les gaines, réalisez le branchement électrique puis fixez par des attaches ou des clous. .

Remettez le courant pour tester si votre opération a réussi. Si c’est le cas, il ne vous reste plus qu’à combler les saignées pour les installations encastrées. .

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Outils pour électricien

Toute catégorie d’ouvrier a besoin de matériel spécifique pour pouvoir effectuer les travaux dans les règles de l’art. Il en est de même pour les travaux d’électricité ; amateur ou professionnel, celui- ci doit également avoir ses propres outils. Voici les matériels nécessaires qui doivent composer la boîte à outil d’un électricien.

Outils pour électricien : travaux du fil

Les travaux d’électricité s’occupent de l’installation et de la réparation des réseaux électriques d’un lieu ou d’un matériel électrique. La liaison électrique est assurée essentiellement par des fils et des câbles électriques. Cependant, le bricoleur doit utiliser des outils appropriés pour pouvoir manipuler correctement ces éléments de connexion. On citera entre autres : . Sujet connexe à explorer : Comment trouver une fuite électrique.

Une pince à dénuder ou le dénudeur : celle-ci sert à couper la gaine enveloppante du câble sans toucher aux parties internes du fil. On peut trouver des modèles ajustables qui sont pourvus de vis de serrage et des modèles automatiques. . À lire également : Installer un interphone.

Un couteau à dégainer ou le jokari : celle-ci finalise l’opération de la pince à dénuder ; il sert à retirer la gaine extérieure du fil électrique. Pour aller plus loin, consultez ampoules.

Une pince coupante : utilisée pour couper les fils internes du câble mais aussi pour les brins cuivriques. Sujet connexe à explorer : installation électrique.

Le tournevis : à embout plat ou cruciforme, le tournevis est l’ustensile incontournable pour tout bricoleur. Le manche du tournevis de l’électricien doit être fait de matière isolante pour des normes de sécurité. . Pour aller plus loin, consultez d’un matériel électrique. .

La pince plate ou à bec : celle-ci sert pour des travaux de précision ou pour atteindre des zones inaccessibles à la main. .

Outils pour électricien : outils de mesure

La mesure en électricité concerne l’intensité(A), la tension(V), la puissance(W) et l’énergie(kWh)électrique. Pour connaître ces différents paramètres, l’électricien a besoin :.

D’un testeur de tension sans contact : il permet de détecter une éventuelle présence de tension par l’émission d’un signal sonore ou visuel, que ce soit au niveau d’une prise, d’un câble ou au travers d’une paroi.

D’un multimètre qui sert à mesurer l’intensité en Ampère(A), la puissance en Watt(W) d’un circuit électrique.

Outils pour électricien : équipements de protection individuelle

La manipulation électrique est un travail à risque qui nécessite des mesures de sécurité strictes. L’électricien doit être suffisamment protéger avant d’entamer des opérations électriques. Comme équipement de sécurité, il a besoin :.

Des gants isolants : ceux-ci permettent de protéger ou d’isoler l’électricien contre les chocs électriques de basse ou haute tension. Les gants sont faits de latex, des matières isolantes qui ne permettent pas la transmission électrique. Les sur-gants sont parfois nécessaires pour les électriciens qui travaillent sur un circuit à haute tension.

D’un écran facial qui permet de protéger des explosions électriques

D’un tapis antistatique

De bottes isolantes

Outils pour électricien : outils complémentaires

Les matériels suivants sont également indispensables à l’électricien :

Une rallonge ou un enrouleur électrique est nécessaire dans le cas où la source électrique est assez éloignée du plan de travail. L’enrouleur électrique doit toutefois répondre à certains critères : proposé la puissance souhaitée en fonction des appareils à brancher. Elle doit généralement avoir une puissance entre 2 300 et 3 500 W. Il faut également qu’il soit suffisamment long pour ne pas à utiliser plusieurs en même temps. On peut notamment trouver des modèles de 10 mètres, 25 mètres voire 50 mètres.

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.

Envie d’en apprendre plus.

Faites appel à nos coachs travaux et découvrez nos cours de bricolage à domicile.

Un projet jardinage : Découvrez nos cours de jardinage à domicile

Installer une applique murale

Installer une applique murale consiste à couper le courant, raccorder les trois fils (phase, neutre, terre) sur le boîtier DCL, fixer la platine au mur, puis clipser l'applique avant de remettre le courant et de tester. C'est une opération à la portée d'un novice, à condition de respecter les règles de sécurité. Voici la méthode complète, aux normes.

Sécurité et norme NF C 15-100

On travaille sur l'électricité : le premier geste est de couper le courant au disjoncteur, puis de vérifier l'absence de tension avec un VAT (vérificateur d'absence de tension). Depuis le 1er août 2010, la norme NF C 15-100 impose que tout éclairage fixe soit raccordé à un boîtier DCL (Dispositif de Connexion Luminaire) : il protège les conducteurs et facilite le changement de luminaire.

Le matériel

Réunissez votre applique, un tournevis isolé, un VAT, une perceuse avec chevilles adaptées au mur, un niveau, un crayon, et des connecteurs (domino ou bornes Wago) si besoin.

Les étapes, pas à pas

Coupez le courant au disjoncteur et vérifiez l'absence de tension au VAT.
Repérez les fils : phase (rouge ou marron), neutre (bleu), terre (vert/jaune).
Marquez et percez les points de fixation au niveau, puis posez les chevilles.
Raccordez l'applique sur le boîtier DCL : phase sur phase, neutre sur neutre, terre sur terre.
Fixez la platine puis l'applique au mur, sans pincer les fils.
Remettez le courant et testez l'allumage.

Applique sans terre ou sans interrupteur

Certaines appliques sont en classe II (double isolation, symbole du double carré) : elles n'ont pas besoin de fil de terre. Si votre point lumineux n'a pas d'interrupteur dédié, vous pouvez ajouter un interrupteur sur l'applique ou en amont — mais toute modification du circuit doit rester conforme à la NF C 15-100.

Les erreurs à éviter

Travailler sans avoir coupé ET vérifié l'absence de tension : danger d'électrocution.
Inverser phase et neutre, ou oublier la terre sur un appareil de classe I.
Pincer les fils derrière la platine : risque de faux contact et d'échauffement.
Fixer dans une cloison creuse sans cheville adaptée : l'applique se descelle.

💡 L'astuce du coach : prenez une photo des connexions existantes avant de débrancher l'ancien luminaire — vous aurez le repère exact des fils. Et posez une applique à environ 1,60 à 1,80 m du sol pour un éclairage agréable, plus bas en tête de lit.

Questions fréquentes

Faut-il couper le courant pour installer une applique ?

Oui, impérativement : coupez au disjoncteur et vérifiez l'absence de tension au VAT avant toute manipulation.

Comment brancher une applique sans fil de terre ?

Si l'applique est en classe II (double isolation), le fil de terre n'est pas nécessaire : on raccorde seulement la phase et le neutre.

À quelle hauteur poser une applique murale ?

En général entre 1,60 et 1,80 m du sol pour un éclairage d'ambiance, plus bas (environ 1,20-1,40 m) en tête de lit ou de part et d'autre d'un miroir.

À quoi sert le boîtier DCL ?

Le Dispositif de Connexion Luminaire, obligatoire depuis 2010, protège les conducteurs et permet de changer un luminaire en toute sécurité, sans toucher au câblage.

Les appliques murales sont les éclairages parfaits si vous souhaitez créer une ambiance douce et cocooning dans une pièce. Poser une applique murale est tout à fait réalisable même pour les novices du bricolage. Toutefois, il est important que vous suiviez les procédés suivants étapes par étapes pour le faire correctement.

Note importante :

Depuis le 1er août 2010, la norme NF C 15-100 impose que tous les éclairages fixent doivent être raccordés à un boîtier DCL ou Dispositif de Connexion Luminaire. Ce boîtier permet de protéger les conducteurs lors d’une opération de changement de luminaire.

Installer une applique murale : étape 1 couper le courant

Comme il s’agit de travaux électriques, le premier geste à adopter c’est de mettre le courant hors tension. . À lire également : changer une ampoule.

Installer une applique murale : étape 2 préparation du support

Pour profiter d’un meilleur éclairage, la hauteur idéale pour positionner une applique murale est à 1,80m du sol. Tracez légèrement avec un crayon l’emplacement exact de votre applique tout en projetant les repères des fixations du socle du luminaire sur le mur. Percez des trous sur les points de repérage et n’hésitez pas à vérifier la verticalité des points avec un niveau à bulle. Une fois percé, insérez les chevilles appropriées. Installez les fils en longeant la bordure du plafond ; sinon si vous avez choisi de faire une pose encastrée, réalisez une saignée sur tout le trajet du câble puis introduisez le fil dans une gaine électrique. Fixez la gaine dans la saignée. Sujet connexe à explorer : Comment trouver une fuite électrique.

Installer une applique murale : étape 3 fixation du socle de l’applique murale

Avant de positionner le socle du luminaire, mettez-en bien en évidence le câble électrique. Fixez le support en le vissant dans les chevilles que vous avez installé précédemment. Notre analyse complète sur Comment déplacer une prise soi-même.

Installer une applique murale : étape 4 branchement des fils sans boîtier mural

A l’aide d’une pince à dénuder, retirer la gaine filaire du câble puis mettez bien en avant les 3 fils présents. . Retrouvez aussi Comment installer un interphone sur notre site.

Un petit rappel pour vous aider à ne pas vous tromper dans votre raccordement : la phase correspond aux fils rouges, marron ou orange. L’un de ces fils permet l’alimentation provenant de l’interrupteur ; le fil bleu est le fil neutre qui va être relié au disjoncteur divisionnaire ; le fil de terre correspond au fil jaune ou vert qui sera raccordé à la barrette de connexion dans le cas des branchements avec boîtier DCL. Pour aller plus loin, consultez Installer un interphone.

Dénudez de 7 mm les fils colorés pour faire sortir le brin cuivrique. Raccordez les fils dans les bornes correspondantes de l’applique murale puis vissez. .

Branchement avec boîtier mural

Tout d’abord, vous devez fixer le boîtier DCL au mur. On retrouve notamment deux types de boîtier DCL : un boîtier avec douille et un autre sans douille. .

Voici comment brancher le modèle avec douille : raccordez les fils électriques de l’applique au boîtier DCL par l’intermédiaire de la fiche qui se trouve par derrière du socle du boîtier. Dévissez le domino préalablement fourni avec l’applique pour faire sortir les fils électriques. Ouvrez le domino de la boîte DCL puis insérez les fils électriques dans la partie en plastique et connectez-les. Refermez le boîtier.

Le branchement du modèle sans douille est beaucoup plus facile à faire : branchez les fils sur la barrette de connexion placée derrière le couvercle, puis insérez la fiche dans le boîtier pour faire fonctionner l’ampoule. La fiche est équipée d’une douille pour visser l’ampoule. .

Installer une applique murale : étape 5 finition

Fixez et vissez l’applique murale, puis placez l’ampoule dans la douille. N’oubliez pas de reboucher les saignées avec le mortier adéquat. Laissez sécher. .

Remettez le courant en service et allumez le luminaire pour vérifier s’il fonctionne. .

Découvrez ici comment choisir vos appliques murales d’intérieur.

Installer un interrupteur

Parmi les petites bricoles électriques que vous devez maîtriser, l’installation d’un interrupteur simple en fait partie. A partir de ce moment, chaque étape pour installer un interrupteur ne sera plus un secret pour vous. Voici les étapes pour monter un interrupteur comme un professionnel.

Installer un interrupteur : matériels et outils nécessaires

Comme matériel, vous aurez besoin d’un interrupteur simple, de câble à 3 fils, et d’une gaine électrique si vous avez choisi d’encastrer votre installation. Quant aux outils, vous devez avoir de tournevis plat et cruciforme, d’une pince coupante et d’une pince à dénuder. . À lire également : Comment trouver une fuite électrique. Retrouvez aussi ampoules sur notre site.

Installer un interrupteur : les différentes étapes

Etape 1 : mesure de sécurité

Nous n’oublions jamais de vous répéter à chaque fois que les travaux électriques sont dangereux si on n’applique pas les mesures de sécurité adéquates. Coupez le courant directement à partir du compteur principal si vous n’aurez pas besoin d’utiliser le courant dans d’autres pièces. Sinon, déclenchez le disjoncteur au niveau de la ligne de circuit à travailler si vous ne souhaitez pas mettre hors tension le courant dans les autres chambres. . Lecture complémentaire : Installer un interphone. Approfondissez avec installation électrique.

Etape 2 : installation des câbles

Pour une installation encastrée, réalisez des saignées sur le parcours du câble. Insérez le fil dans la gaine électrique puis fixez cette dernière dans les tranchées. Pour les installations apparentes, installez les fils en suivant les plinthes et les bords du plafond. Fixez à l’aide des attaches. . Lecture complémentaire : outils pour électricien.

Etape 3 : branchement des fils

Commencez par brancher le fil du côté de la source, soit directement au niveau du tableau électrique soit du disjoncteur. Dénudez le câble pour faire sortir les fils de couleur, puis retirez quelques centimètres de la gaine isolante de couleur qui renferme le brin de cuivre. Raccordez les brins dans les bornes de la source en respectant les codes de couleur du branchement électrique : connecter le fil rouge à la phase (L) de la sortie du disjoncteur protégeant le circuit et le fil bleu au neutre (N) de la sortie du disjoncteur.

Du côté de l’interrupteur, préparez le câble de la même façon que vous avez entrepris avec l’autre bout du fil. A l’aide d’un tournevis plat ou cruciforme suivant la forme de la tête de la vis de l’interrupteur, dévissez le boîtier. Dévissez de quelques tours les vis de fixation aux bornes de l’interrupteur, puis insérez les fils correctement. Vissez pour fixer les fils, puis refermez le boîtier. .

Etape 4 : Fixer l’interrupteur

Avant de fixer définitivement l’interrupteur, vérifier si votre raccordement a été fait correctement. Remettez le courant puis enclenchez l’interrupteur sur “ON”. Si l’éclairage relié à l’interrupteur s’allume, c’est que votre opération a été une réussite. Coupez de nouveau le courant avant de faire la fixation. Réalisez en même temps la finition des saignées en les masquant avec une couche de plâtre ou de mortier adéquat.

Et voilà ! Vous l’avez fait. Il ne vous reste plus qu’à remettre le courant. .

Vous pouvez également apprendre à réaliser facilement votre électricité grâce à l’aide d’un coach à domicile. Pour cela, découvrez nos cours d’électricité.
